Descripcion

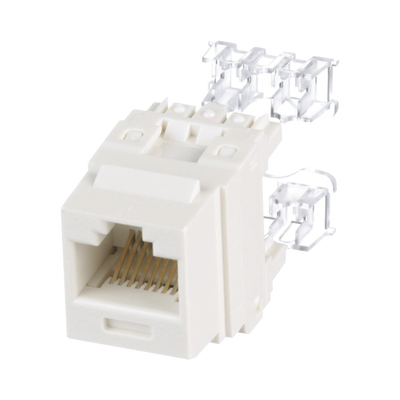

Características Principales
- Rendimiento categoría 6, clase E
- Estilo de terminación de impacto
- Compatible con esquemas T568A/T568B
- Módulo Keystone de un puerto
- Cumple con directiva RoHS
Especificaciones Técnicas
- Tipo: Módulo Jack de cobre
- Color: Blanco mate
- Nivel de desempeño: Categoría 6/Clase E
- Estilo de terminación: De impacto
- Esquema de cableado: T568A/T568B
- Aplicación: Sin blindaje
- No. de espacios modulares: 1
- No. de puertos: 1
- Tipo de módulo: Keystone
- Tipo de jack: RJ45
- Tipo de conexión: 110
Compatibilidad y Rendimiento
- Cable compatible: Par trenzado no blindado de 4 pares, calibre 22-26 AWG
- Impedancia: 100 ohmios
- Frecuencia máxima: 250 MHz
- Ciclos de terminación: >20 ciclos
- Ciclos de conexión: >2500 ciclos
- Resistencia de contacto: <20 mΩ
- Voltaje de prueba dieléctrica: 1000 V, 1 minuto
- Resistencia de aislamiento: >500 mΩ
Estándares y Certificaciones
- ANSI/TIA-568-C.2 Categoría 6
- ISO 11801 Clase E
- IEC 60603-7
- IEC 60512-99-001
- UL 1863
- CAN/CSA-C22.2 (UL File E129886)
- RoHS
- cULus Listed
Aplicaciones
- Ethernet 10BASE-T, 100BASE-T (Fast Ethernet), y 1000BASE-T (Gigabit Ethernet)
- 155 Mb/s ATM, 622 Mb/s ATM, 1.2 Gb/s ATM
- Token Ring 4/16
- Voz sobre IP (VoIP)
Pruebas Mecánicas
- Resistencia a carga: >100 gramos
- Vibración (IEC 512-6d): Resistencia de circuito <40 mΩ
- Choque (IEC 512-6c): Perturbación de contacto <5 microsegundos
- Durabilidad (IEC 512-6a): Resistencia de circuito <20 mΩ
- Fuerza de acoplamiento (IEC 512-6b): <20 N
- Fuerza de desacoplamiento (IEC 512-6b): <20 N
Pruebas Eléctricas
- Resistencia de circuito: <20 mΩ
- Voltaje de prueba dieléctrica: 1000 V, 1 minuto
- Resistencia de aislamiento: >500 mΩ
Pruebas Ambientales
- Vida útil térmica (IEC 512-9b): Resistencia de circuito <40 mΩ
- Humedad (IEC 512-11c): Resistencia de circuito <40 mΩ
- Choque térmico (IEC 512-11d): Resistencia de circuito <40 mΩ
- Secuencia climática (IEC 512-11a): Resistencia de circuito <40 mΩ
- Corrosión por gas (IEC 512-11g): Resistencia de circuito <40 mΩ
Dimensiones
- Ancho: 0.875 [22.23 mm]
- Alto: 1.16 [29.50 mm]
- Profundidad: 0.645 [16.38 mm]
Herramientas Recomendadas
- Herramienta de impacto: PDT110
- Base de impacto: NKSPB
- Herramienta JackRapid+: JR-PAN-2
- Herramienta de corte: CWST
- Herramienta de pelado: CJAST
Video de Referencia
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
Documentos del producto
Preguntas
Responde el equipo NovusredEs compatible con camaras PoE?
Si, soporta PoE y PoE+ sin problema al ser Cat. 6 de cobre solido.
