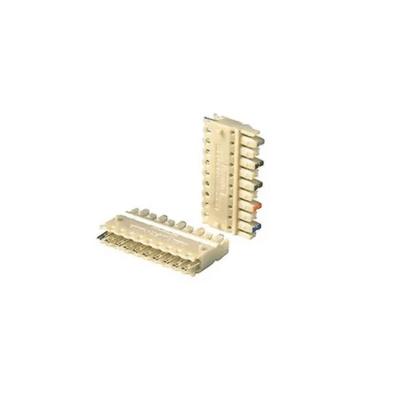

Descripcion
Características Principales
- Nivel de rendimiento: Categoría 5e
- Color: Marfil
- Número de pares: 4
- Material: Policarbonato/Fósforo
- Submarca: Pan-Punch®
Dimensiones
- Ancho total: 1.2 (30.4 mm)
- Altura total: 0.92 (23.4 mm)
- Profundidad total: 0.24 (6.1 mm)
Especificaciones Técnicas
- Estándares cumplidos: ANSI/TIA-568.2-D Categoría 5e, IEC 60352-4, RoHS
- Desempeño eléctrico: Supera los requisitos de canal y componentes de ANSI/TIA 568.2-D Categoría 5e
- Resistencia de contacto: < 5 mΩ (IEC 512-2a)
- Tensión de prueba dieléctrica: 1000 VAC, 1 minuto (IEC 512-4a)
- Resistencia de aislamiento: > 10,000 MΩ (IEC 512-3a)
- Retención de contacto: Cumple con IEC 512-9a (cambio de resistencia < 5 mΩ)
Beneficios
- Compatibilidad: Con instalaciones existentes 110
- Canal de cableado profundo: Permite que el extremo del revestimiento del cable esté a 0.5 del punto de terminación
- Identificación de cables: Colores TIP y RING en bloques de conexión para identificación
- Pruebas: Acceso para pruebas sin remover los cables
- Facilidad de instalación: Herramientas de punzón compatibles (PDT110, PDT110M)
Aplicaciones
- Conexión de equipos de telecomunicaciones
- Administración de redes de voz y datos
- Conexión en closets de telecomunicaciones
- Conexión en marcos de distribución principal
- Redes LAN con cable de par trenzado no blindado
Desempeño Eléctrico
- NEXT: >58.9 dB a 16 MHz
- FEXT: >51.0 dB a 16 MHz
- Atenuación: <0.20 dB a 16 MHz
- Return Loss: <35.0 dB a 16 MHz
Dimensiones
- Dimensión A: 1.196 (30.38 mm)
- Dimensión B: 1.050 (26.67 mm)
Compatibilidad
- Conector compatible con sistema Pan-Punch® 110
- Compatible con cables de par trenzado no blindado
- Interconexión con otros bloques mediante jumpers o patch cords
Construcción
- Base con canales profundos para ruteo de cable
- Bases codificadas por color para facilitar el ordenamiento
- Diseño que permite pruebas sin desconectar cables
- Construcción robusta para soportar ciclos repetidos de terminación
Notas
- El bloque de conexión P110CB4XY se suministra en paquetes de 10 piezas
- Diseñado para instalaciones de hasta 100 pares
- Para proyectos grandes, disponibles paneles de montaje en rack 19 en incrementos de 200 pares
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
Documentos del producto
Preguntas
Responde el equipo NovusredEs compatible con camaras PoE?
Si, soporta PoE y PoE+ sin problema al ser Cat. 6 de cobre solido.
