Descripcion
Descripción

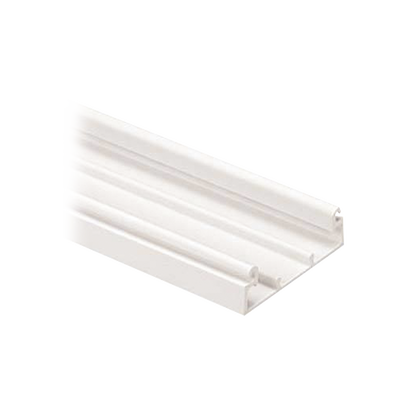

Las canaletas no metálicas de la serie T-45, cuentan con un diseño de dos caras, para enrutar, proteger y ocultar cables de voz, vídeo, fibra óptica y eléctrico. Resistente a impactos con grado de inflamabilidad V-0.
Características principales
- Diseño de dos caras para cables multifuncionales
- Resistente a impactos y cumple UL94V-0
- Radio de curvatura mínimo de 1 pulgada
- Dimensiones: 60.3 x 18.5 x 2400 mm
- PVC rígido blanco mate para múltiples aplicaciones
Especificaciones técnicas
- Material: PVC rígido
- Color: Blanco Mate (WH)
- Flamabilidad: UL94V-0
- Tensión nominal: UL-5A 600VAC; CSA C22.2 No. 62.1-03 600V
- Aprobaciones: UL Listed 95425 (canaleta); UL Listed E116129 (accesorios)
- Radio de curvatura: Mínimo 1 (cumple estándares TIA/EIA)
- Dimensiones: 60.3 x 18.5 x 2400 mm (Ancho x Alto x Largo)
- Área interna: 2.12 pulg²
- Área de la canaleta: 2.13 pulg²
- NEC: Artículo 388
Aplicaciones
- Instalaciones de telecomunicaciones (Vídeo, voz, datos)
- Instalaciones de seguridad y control (Automatización, alarmas, control de acceso)
- Instalaciones eléctricas
Capacidades de cableado
Capacidad de cableado según configuración (máximo número de cables):
| Configuración | Cat. 5e | Cat. 6 | RG6 | 2 Strand Fiber |
|---|---|---|---|---|
| T-45: Sin dispositivos | 25 | 12 | 14 | 18 |
| T-45: Sin dispositivos con retención | 25 | 15 | 17 | 22 |
| T-45: Potencia y datos con divisor | 18 | 10 | 12 | 18 |
| T-45: Potencia y datos con divisor y retención | 8 | 8 | — | — |
* Valores basados en llenado máximo del 40% y 60% según UL y NEC
Beneficios del diseño
- Diseño de dos caras: Permite enrutar, proteger y ocultar múltiples tipos de cables
- Multi-canal: Capaz de enrutar simultáneamente cables de potencia y comunicaciones en una sola canaleta
- Fácil acceso: Bisagra multidireccional permite acceso desde cualquier lado, con cierre de seguridad
- Configuraciones flexibles: Permite crear múltiples configuraciones con soluciones estándar o propietarias
- Compatibilidad: Termina con el sistema de cajas de superficie Pan-Way® y transiciones a canaletas LD Series
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
Documentos del producto
Preguntas
Responde el equipo NovusredEs compatible con camaras PoE?
Si, soporta PoE y PoE+ sin problema al ser Cat. 6 de cobre solido.
