Descripcion
Características Principales

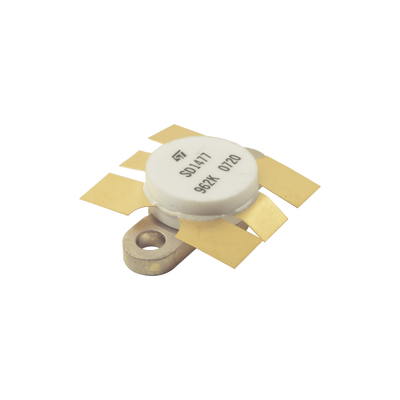

- Transistor NPN de silicio para aplicaciones RF
- Frecuencia operativa de hasta 175 MHz
- Potencia de salida máxima de 100 vatios
- Voltaje de colector de 12.5 VCC
- Diseño robusto para alta eficiencia energética
Aplicaciones
- Sistemas de comunicación VHF
- Transmisores FM
- Amplificadores de potencia RF
Especificaciones RF
- Frecuencia: 175 MHz
- Potencia de salida: 100 W
- Relación de ganancia: 6.0 dB
- Impedancia entrada: 1.5 - j 0.9 Ω
- Impedancia carga: 0.5 - j 1.0 Ω
Especificaciones Eléctricas
- Voltaje colector-base: 36 V
- Voltaje colector-emisor: 18 V
- Voltaje emisor-base: 4.0 V
- Corriente colector: 20 A
- Disipación de potencia: 270 W
Especificaciones Térmicas
- Resistencia térmica (junto-case): 0.65 °C/W
- Temperatura de unión: +200 °C
- Temperatura almacenamiento: -65 a +150 °C
Conexiones y Empaque
- Conexión colector: Perno
- Conexión base: Cable
- Conexión emisor: Cable
- Tipo de empaque: Sellado con epoxi
Condiciones de Prueba
- Frecuencia: 175 MHz
- Voltaje de prueba: 12.5 VCC
- Potencia de entrada: 25 W
- Clase de operación: Clase C
