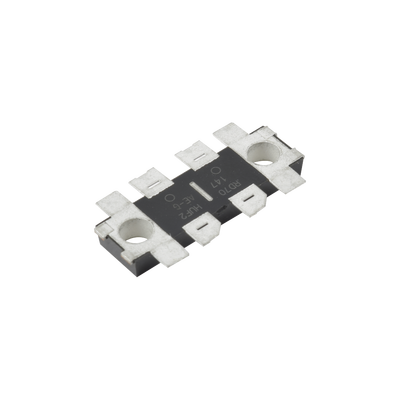

Descripcion
Características principales
- Potencia de salida de hasta 84W típicamente
- Eficiencia del drenaje del 74% a 175 MHz
- Empaque en cinta y carrete: 500 unidades por carrete
- Diodo integrado de protección para la puerta
- Diseñado para amplificadores VHF/UHF de alta potencia
Especificaciones eléctricas
- Tensión drenaje-fuente: 40V (máx.)
- Tensión puerta-fuente: -5/+10V
- Disipación del canal: 300W
- Corriente de drenaje: 20A (máx.)
- Temperatura de canal: 175°C
- Resistencia térmica: 0.5°C/W
Desempeño RF
- Potencia de salida: 84W típico a 175MHz
- Eficiencia: 74% típico a 175MHz
- Potencia de entrada: 4.0W a 175MHz
- Potencia de salida: 75W típico a 530MHz
- Eficiencia: 64% típico a 530MHz
- Potencia de entrada: 5.5W a 530MHz
Frecuencia de operación
- Rango VHF: 135-175 MHz
- Rango UHF: 450-530 MHz
- Frecuencias típicas: 135, 155, 175, 450, 490, 530 MHz
Condiciones de prueba
- Tensión de prueba: 12.5V
- Corriente de polarización: 1.0A total / 0.5A por lado
- Impedancia: 50Ω
- Tasa de VSWR: 20:1
Compatibilidad
- Cumple con RoHS
- Plomo en soldaduras de alta temperatura (más del 85%)
- Excepción aplicable: Soldaduras de alta temperatura
Aplicaciones
- Etapa de salida de amplificadores de alta potencia
- Sistemas de radio móvil VHF/UHF
- Equipos de comunicación de banda ancha
Condiciones ambientales
- Temperatura de operación: -40°C a 175°C
- Temperatura de almacenamiento: -40°C a 175°C
- Temperatura de prueba: 25°C (a menos que se indique)
Características eléctricas típicas
- Corriente de drenaje sin tensión de puerta: 150μA
- Corriente de fuga puerta-fuente: 2.5μA
- Tensión umbral de puerta: 1.6V (mín.) - 2.4V (máx.)
Configuración del circuito
- Paquete de moldeado
- Conexión de múltiples electrodos
- Diseño para evaluación VHF (135-175MHz)
Composición del paquete
- Material: Silicio
- Encapsulado: Paquete de molde
- Configuración de pines
- Cumple con estándares RoHS
Configuración de pines
- 1. Fuente (común)
- 2. Drenaje
- 3. Drenaje
- 4. Fuente (común)
- 5. Fuente (común)
- 6. Puerta
- 7. Puerta
- 8. Fuente (común)
- 9. Fuente (común)
Características de diseño
- Diseño para alta eficiencia
- Optimizado para VHF/UHF
- Conexión de múltiples electrodos
- Construcción de bajo ESR
Evaluación y prueba
- Evaluación en placa de prueba VHF
- Impedancia característica: 50Ω
- Material del sustrato: Epoxi de vidrio
- Const. dieléctrica: 4.8 @1GHz
- Tangente de pérdida: 0.018 @1GHz
- Documentación: AN-VHF-049
Componentes asociados
- Capacitores cerámicos de alta Q
- Bobinas de precisión
- Resistencias de chip SMD
- Capacitores electrolíticos de 220μF
