Descripcion

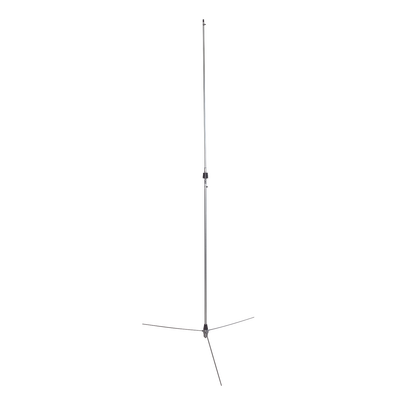

Características Principales
- Rango de frecuencia: 136 - 174 MHz
- Ganancia de 6 dB para mejor señal
- Ancho de banda de 5 MHz eficiente
- Potencia máxima soportada de 200 W
- Resistencia al viento hasta 193 km/h
Especificaciones Técnicas
- Rango de Frecuencia: 136 - 174 MHz
- Ganancia: 6 dB
- Ancho de Banda: 5 MHz
- Potencia: 200 W
- Conector: UHF Hembra (SO-239)
- Longitud Máxima: 3m
- Resistencia al viento: 193 km/h
Configuración y Ajuste
- Elemento radiador superior y clamp de sección superior
- Bobina de fase y elemento radiador inferior
- Clamp de sección inferior y bobina de ajuste
- Elementos radiales con tuerca de bloqueo
- Ajuste de longitud de elementos según tabla de frecuencia
Montaje
- Soporte de tubo con abrazaderas de montaje
- Sistema de tornillo de seguridad con arandela de bloqueo
- Conector SO-239 en la base de la bobina de ajuste
- Sistema de alineación con tornillo de bloqueo
Instrucciones de Instalación
- Instalar arandela de resorte en la bobina de ajuste
- Asegurar elementos radiadores con tornillos y arandelas
- Ajustar longitud de elementos según tabla de frecuencia
- Instalar elementos radiales en la base
- Conectar cable coaxial al conector SO-239
- Asegurar antena al soporte con abrazaderas y tornillos
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
Documentos del producto
Preguntas
Responde el equipo NovusredEs compatible con camaras PoE?
Si, soporta PoE y PoE+ sin problema al ser Cat. 6 de cobre solido.
