Descripcion
Características principales

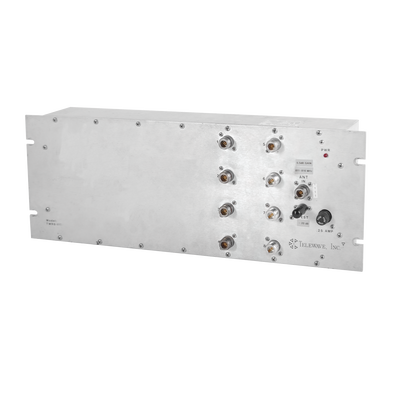

- Multiacoplador UHF para banda 806-960 MHz
- 8 puertos de salida
- Ganancia ajustable 0-12 dB
- Ancho de banda 40 MHz
- Montaje en rack 19 (7 x 19 x 3)
- Conectores N Hembra
- Protección contra transientes de 40 kV/μs
Especificaciones eléctricas
- Impedancia: 50 ohmios
- VSWR típico: 1.3:1
- Aislamiento (RX-RX): Mínimo 25 dB / Típico 30 dB
- Figura de ruido: 2.5 dB típico
- Intermodulación: -130 dB para entrada de -30 dBm
- Puerto de muestra: -20 dB
- Intercepción de tercer orden: +36 dBm
Especificaciones físicas
- Dimensiones: 7 x 19 x 3 (17.8 x 48.3 x 7.6 cm)
- Peso: 5.5 lbs (2.5 kg)
- Rango de temperatura: -40°C a +60°C
- Conectores: N Hembra
Alimentación eléctrica
- AC: 120 VAC (estándar) / 220-240 VAC (opcional)
- DC: +11.5 a +15 VDC (conmutación automática) / +12 a +24 VDC (directo al preamplificador)
- Corriente: 50 mA
Configuración
- Incluye fuente de alimentación
- Preamplificador de bajo ruido
- Divisor de señal 8 salidas
- Red de adaptación de impedancia
- Protección contra sobretensiones
Opciones de montaje
- Rack 19 estándar (7 de alto)
- Opción de montaje compacto 1.75 (1U) con opción -1R
- Profundidad: 3 estándar / 5 con opción -1R
Aplicaciones típicas
- Distribución de señal de recepción en sistemas de comunicaciones
- Reducción de cargas en torres con múltiples receptores
- Mantener calidad de señal consistente en múltiples salidas
- Sistemas de comunicación pública y seguridad
- Instalaciones con espacio limitado en rack
Consideraciones de instalación
- Todos los puertos no utilizados deben terminar en 50 ohmios
- Requiere ajuste de ganancia según requerimientos del sistema
- Verificar compatibilidad con equipos conectados
- Mantener espacio adecuado para ventilación
- Para frecuencias específicas, deben especificarse al momento del pedido
Nota: La ganancia del panel se mide desde el puerto de entrada a cualquier puerto de salida. La ganancia se ajusta en fábrica según los requerimientos específicos del sistema. Si no se especifica, la ganancia estándar es de 6 dB.
