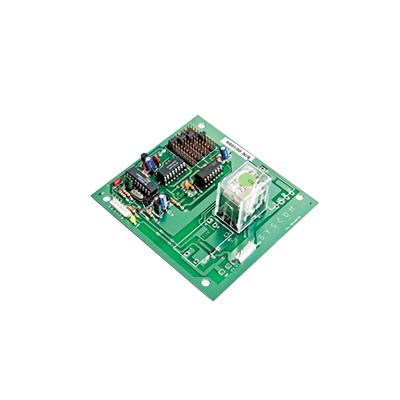

Descripcion
Características principales
- Decodifica tonos DTMF y es programable por puentes
- Controla motores, aparatos, puertas, calefacción, refrigeración, alumbrado o repetidores
- Requiere señal DTMF en el radio
- Incluye salida para relevador
- Permite control remoto mediante teclado DTMF
- Función de activación momentánea programable
Especificaciones eléctricas
- Corriente en standby: 55.1mA @ 12V
- Corriente en carga: 120.0mA @ 12V
Dimensiones
- Dimensiones: 17.5 x 3 x 15.7 cm
Conexión de pines
Conector 1
- NC - No se utiliza
- L1 - Control de relevador, línea 1
- L2 - Control de relevador, línea 2
- V+ - Voltaje 13.8V
- RX - Audio de recepción (Discriminador)
- GN - Tierra
Conector 2
- NO - Normalmente Abierto
- C - Común
- L1 - Control de relevador, línea 1
- LZ - Control de relevador línea 2
- GN - Tierra
Nota: L1 y L2 son para conexión de la bobina de un relevador externo opcional
Programación de códigos
- Dos códigos programables (encendido y apagado)
- Cada código compuesto por 3 dígitos
- Código de encendido: J1, J2, J3
- Código de apagado: J1, J2, J4
- No se puede seleccionar el mismo número en columnas contiguas
Ejemplo:
Encendido: 123
Apagado: 124
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
