Descripcion

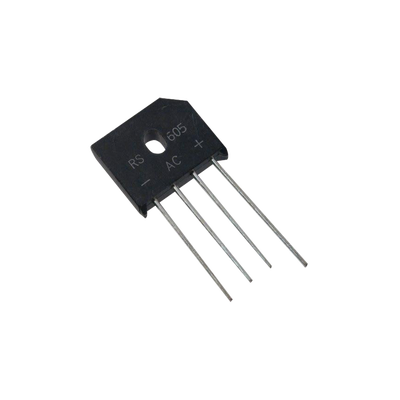

Características Principales
- Capacidad de corriente de 6 Amperios
- Voltaje inverso pico de 800 V
- Silicio para alta eficiencia y durabilidad
- Voltaje RMS de operación 420 V
- Diseño de línea para fácil integración
Especificaciones Máximas
- Corriente promedio rectificada: 6.0 A
- Voltaje inverso pico recurrente (VRRM): 800 V
- Voltaje RMS máximo (VRMS): 560 V
- Voltaje DC bloqueo máximo: 800 V
- Corriente de pico de sobrecarga (IFSM): 150 A
- Corriente cuadrada tiempo (I2T): 93.3 A²/seg
- Rango temperatura operación: -55°C a +150°C
Características Eléctricas
- Voltaje directo máximo (VF): 1.1 V
- Corriente inversa DC máxima (IR): 5.0 μA
- Corriente inversa DC a 100°C: 200 μA
- Resistencia térmica RθJC: 3.1 °C/W
- Resistencia térmica RθJA: 8.6 °C/W
Características Físicas
- Terminales: Plata sobre cobre
- Clasificación de flammabilidad: UL 94V-0
- Montaje: Cualquier posición
- Clasificación UL: Componente reconocido, archivo #94233
- Construcción: Epoxy sellado
Dimensiones (pulgadas/mm)
- .15 x .23 L (3.8 x 5.8 mm)
- .935 (23.7) H x .895 (22.7) L
- .300 (7.5) diámetro
- .700 (17.8) x .600 (16.8)
- .780 (19.8) x .740 (18.8)
- 1.00 (25.4) x .052 (1.3) mm
Empaque
- Tipo: Empaque bulk
- Código de empaque: RS-6 -B
- Cantidad por caja interior: 200 unidades
- Tamaño caja interior: 236 x 236 x 34 mm
- Tamaño cartón: 497 x 255 x 162 mm
- Peso bruto: 13.6 - 14.5 Kg
Curvas de Desempeño
- Curva de voltaje directo: Medición a 1MHz con voltaje inverso de 4.0V
- Capacidad de corriente de sobretensión: Ensayo no repetitivo de 8.3ms
- Características inversas: Prueba a 25°C y 100°C
- Curva de derating de corriente: Enfriamiento en disipador de calor
Marcado
- Logo Rectron
- Código de voltaje: 6 = 800V
- Código de año y semana
- Logo UL
Seguridad y Cumplimiento
- Cumple con RoHS
- 100% estaño (libre de plomo)
- Listado UL
- Clasificación de flammabilidad UL 94V-0
Aviso Legal
Rectron Inc. se reserva el derecho de realizar cambios sin previo aviso en las especificaciones del producto para correcciones, modificaciones o mejoras. No se asume responsabilidad por errores o inexactitudes. Las especificaciones son descriptivas y no vinculantes. Los parámetros típicos pueden variar según aplicación.
Los productos Rectron no están diseñados para aplicaciones médicas, de vida o sostenidas donde un fallo pueda causar daño. Su uso en tales aplicaciones requiere autorización escrita expresa.
