Descripcion

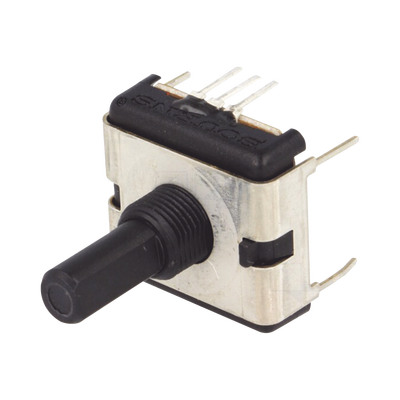

Características Principales
- Potenciómetro cuadrado de 22 mm compacto
- Resistencia de 5 k ohm para precisión
- Capacidad de 3/4 watt alta durabilidad
- 1 vuelta para ajuste preciso
- Diseñado para montaje en panel R2600-D
Características Eléctricas
- Rango de Resistencia: 500 ohms a 1 megohm (Lineal), 1 K ohms a 500 K ohms (Audio)
- Tolerancia: ±20%
- Linealidad Independiente: ±5%
- Resistencia Mínima: 5 ohms máximo
- Ángulo Eléctrico: 270° ±5°
- Variación de Resistencia de Contacto: 7% de la resistencia total
- Resolución Teórica: Infinita
Características Ambientales
- Rango de Temperatura: +1°C a +125°C
- Almacenamiento: -40°C a +125°C
- Coeficiente Térmico: ±1000 ppm/°C
- Vibración: 20G
- Resistencia a la Humedad: MIL-STD-202, Método 103, Condición B
- Protección (IP): IP40
Durabilidad
- Vida Mecánica: 50,000 ciclos sin carga
- Carga: 1,000 horas a potencia nominal
- Resistencia a Golpes: 50G
- Par: 0.18 a 1.06 N-cm (0.25 a 1.5 oz.-in.)
Características Mecánicas
- Ángulo Mecánico: 300° ±5°
- Par de Inicio: 0.5-1.5 N-cm (0.75-2.25 oz.-in.)
- Peso: 21g (0.75 oz.) máximo
- Terminales: Pines PC
Opciones de Montaje
- Soportes Disponibles: 1 por defecto
- Detentes: Centro, 10, 20, 30, ninguno
- Diámetro: 22.2 ±0.25 mm
Opciones de Taper
- Lineal: ±20% CP
- Audio: ±20% CCW
Especificaciones de Soldadura
- Soldadura Manual: 370°C (700°F) máx. por 3 segundos
- Soldadura por Onda: 260°C (500°F) máx. por 5 segundos
Información de Pedido
- Código RoHS: L - Compatível
- Estilo de Eje: J
- Longitud de Eje: 24 - 3/4 (19 mm)
- Taper: B - Lineal
- Versión: A - ±20% CP
- Resistencia: B502 - 5 KΩ
Las especificaciones están sujetas a cambio sin previo aviso. Los usuarios deben verificar el rendimiento real del dispositivo en sus aplicaciones específicas.
El producto descrito aquí y este documento están sujetos a descargos legales específicos que se establecen en la última página de este documento, y en www.bourns.com/docs/legal/disclaimer.pdf
