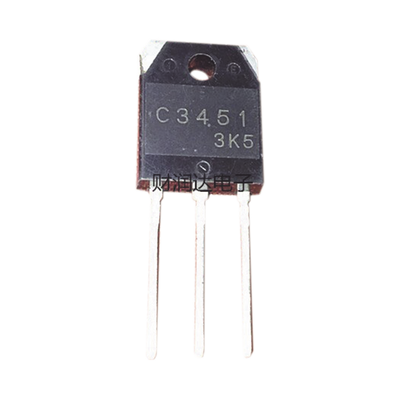

Descripcion
Características Principales
- Voltaje colector-base máximo: 500 V
- Corriente colector máxima: 15 A
- Potencia disipación colector: 80 W
- Encapsulado TO-3PB
- Temperatura de unión: 150 °C
- Alta velocidad de conmutación
- Alta confiabilidad
Especificaciones Eléctricas
- VCBO: 500 V (VCEO: 400 V, VEBO: 7 V)
- IC: 15 A (máx.)
- IB: 5 A (máx.)
- PC: 80 W (TC=25°C)
- VCE(sat): 1.0 V (IC=6A, IB=1.2A)
- VBE(sat): 1.5 V (IC=6A, IB=1.2A)
- hFE: 10 (IC=6A, VCE=5V)
Tiempos de Conmutación
- Tiempo de encendido (ton): 0.5 μs
- Tiempo de almacenamiento (ts): 1.5 μs
- Tiempo de caída (tf): 0.15 μs
Temperatura
- Temperatura de unión: 150 °C
- Temperatura de almacenamiento: -65 a 150 °C
- Resistencia térmica (Rth(j-c)): 1.56 °C/W
Aplicaciones
- Reguladores de conmutación
- Generadores ultrasónicos
- Inversores de alta frecuencia
- Amplificadores de potencia de uso general
