Descripcion
Características principales
- Compatible con paneles Silent Knight 5000 y 6000
- Incluye relé para integración confiable
- Dimensiones compactas: 76.2 x 120.7 x 44.5 mm
- Requiere tubo de muestreo basado en ancho del ducto
- Compatible con sensores SD505-APS y SD505-AIS
Especificaciones físicas
- Dimensiones: 76.2 x 120.7 x 44.5 mm (2.99 x 4.75 x 1.75)
- Peso: 1.36 kg (3 lbs)
- Construcción: Caja de acero con tapa plástica transparente
- Instalación: Plantilla incluida para montaje con 4 tornillos
Especificaciones eléctricas
- Tensión operativa: 24 VDC
- Corriente en espera: 20mA
- Corriente en alarma: 62mA
- Corriente entrada SLC: 0.5 mA
- Resistencia máxima SLC: 50 Ohms
- Contacto relé alarma: 10A @ 24 VDC; 10A @ 115 VAC; 10A @ 240 VAC
- Contacto relé falla: 2.5A @ 30 VDC
Condiciones ambientales
- Temperatura operación: 0°C a 37°C (32°F a 100°F)
- Humedad: 10%-85% sin condensación
- Velocidad del aire: 91 a 122 m/min (300 - 4000 ft/min)
Conexiones y compatibilidad
- Conexión al panel: Dos hilos a SLC
- Clase conexión: Clase A (Estilo 6)
- Compatibilidad: Paneles Silent Knight serie 5000 y 6000
- Sensores compatibles: SD505-APS, SD505-AIS
- Tubos de muestreo: SD505-T2 (0.76m), SD505-T5 (1.52m), SD505-T10 (3.05m)
Certificaciones
- Listado UL
- Cumple NFPA 72 y 101
- Listado CSFM
- Aprobado MEA 429-92-E, Vol 9
- Aprobado FM
Características técnicas
- Detector de humo analógico con módulo de relé
- Indicación LED de alarma y comunicación
- No requiere limpieza de filtros o pantallas
- Detector SD505-APS preinstalado
- Tubos de muestreo estándar incluidos
Aplicación

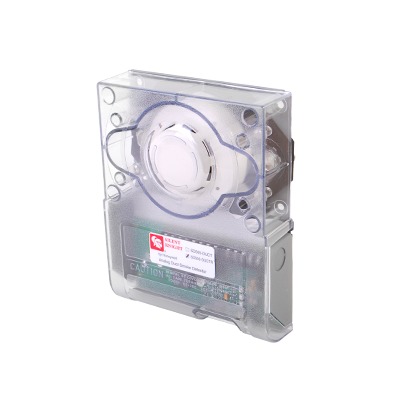

La carcasa SD505DUCTR está diseñada para detectar humo en sistemas de manejo de aire y prevenir la recirculación de humo en sistemas HVAC. El detector analiza las muestras de aire provenientes de equipos de aire acondicionado o refrigeración, permitiendo detectar humo en etapas iniciales y activar protocolos de seguridad para detener fans, sopladores y otros dispositivos mediante su relé integrado.
