Descripcion
Aplicaciones

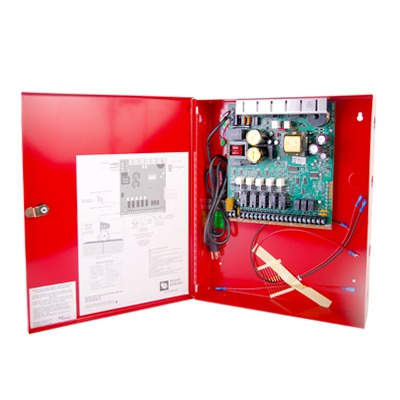

- Alimentación de detectores de 24 Vcc
- Salida de sirena de 24 V CD
- Paneles de Alarma e Incendio con salida de Alarma de 9-32 Vcc
- Cumple con requisitos de la Americans with Disabilities Act (ADA)
Características
- Módulo de expansión de energía de 9 amperios
- Configuración por DIP SWITCH
- Supervisión de Circuito por Relevador
- 4 Circuitos de Notificación
- Incluye patrón ANSI de cadencia
- Diseño liviano para fácil instalación
- Operación independiente
- Opción de retardo en pérdida de CA
Especificaciones Técnicas
- Entrada CA: 120 VCA a 3.0A
- Salida: 24 VCC a 9A
- Corriente de alarma: 205mA
- Corriente en espera: 75mA
- Capacidad de carga de batería: 35.0 AH
- Dimensiones: 12.25 W x 16 H x 3 D (30.88 cm W x 40.64 cm H x 7.62 cm D)
- Temperatura de operación: 32°F a 120°F (0°C a 49°C)
- Humedad: 10% - 93% sin condensación
Conexiones
- Entradas: 2 (2 Clase A o 2 Clase B)
- Rango de voltaje de entrada: 9-32 VCC
- Salidas: 4 circuitos de notificación
- Configuración de salida: 2 Clase A, 4 Clase B (1 Clase A & 2 Clase B)
Indicadores
- Alimentación CA: Verde
- Batería en falla: Amarillo
- Fallo de tierra: Amarillo
- Fallo auxiliar: Amarillo
- Fallos en salidas (1-4): Amarillo
Supervisión
- Bajo voltaje CA
- Condición de batería baja
- Fallo de tierra
- Condición de límite de potencia de salida auxiliar
- Fallo en supervisión EOL o condición limitada de potencia en salida
Compatibilidad
- System Sensor®
- AMSECO
- Gentex®
- Wheelock®
Requisitos de Alimentación
- Requiere 2 Baterías BAT1270 de 12 Vcc, 7Ah
- Alimentación principal: 120 VCA
- Consumo en espera: 75mA
- Consumo en alarma: 205mA
Certificaciones
- UL Listed
- CSFM 7300-0559:123
- Cumple con NFPA 72
- MEA 429-92-E Vol XII
- OSHPD (CA) OSP-0065-10
Accesorios
- SK-SCK: Kit de Cumplimiento Sísmico
Advertencias
- *Todos los productos Silent Knight son sobre pedido
- Este documento no está destinado para uso en instalaciones
- Las especificaciones están sujetas a cambio sin previo aviso
Conexión de Dispositivos
- Conexión de resistencia de fin de línea (EOL) entre dos terminales
- Conexión de dispositivos de notificación polarizados con resistencias de 4.7kW
- Posibilidad de conectar un 5499 por circuito de notificación
Características de Salida
- 3 amperios por salida
- 9 amperios totales
- Voltaje de salida filtrado de 24 VCC
- Circuito auxiliar de alimentación
Conexión a Paneles de Control
- Compatible con paneles que tengan salidas de 9-32 VCC
- Conexión mediante circuitos de notificación tipo Clase A o B
- Mantiene supervisión completa hasta el panel de control
Imágenes
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
