Descripcion

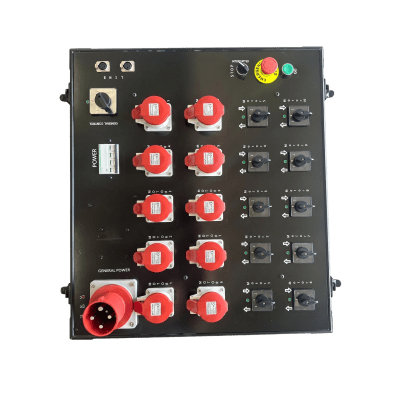

Shinestage modelo: YSCM10
El Shinestage YSCM10 es un sistema profesional de distribución y control de energía diseñado específicamente para el izaje seguro de estructuras de truss, pantallas LED, sistemas de audio Line Array y equipos de iluminación en la industria del entretenimiento. Su arquitectura de control directo centraliza la conmutación de potencia trifásica en el propio rack, eliminando la necesidad de lógica interna de contactores en cada polipasto y simplificando el cableado a una sola línea por motor. Equipado con 10 canales independientes mediante conectores industriales hembra de 4 pines (3 Fases + Tierra Física), permite operar polipastos de 1 tonelada o capacidades similares en configuraciones 220V 60 Hz. El panel frontal integra selectores rotativos individuales de 3 posiciones (Elevación / Parada / Descenso) por cada canal, un pulsador maestro GO con collarín protector anti-accidente, y un sistema de seguridad multicapa compuesto por interruptor termomagnético de 4 polos, selector maestro con llave de enclavamiento y paro de emergencia tipo hongo con retención mecánica. Construido sobre un chasis de aleación metálica con acabado texturizado negro mate grado touring, el YSCM10 está diseñado para soportar las exigentes condiciones de montaje en giras, conciertos, eventos masivos y teatros, cumpliendo con los estándares de seguridad estructural e integración de Shinestage.
Características Generales
- Tipo de Producto: Controlador de Polipastos Eléctricos de Control Directo
- Canales: 10 vías independientes para motores/polipastos
- Capacidad por Canal: 1 tonelada o similar (según polipasto conectado)
- Voltaje de Operación: Trifásico 110V AC, 60 Hz ***La instalación y operación de este equipo debe de ser hecha por personal técnico, o electricista con experiencia.
- Conector de Entrada: Industrial tipo CEE macho de alta corriente (General Power)
- Conectores de Salida: 10 conectores industriales hembra de 4 pines (3 Fases + Tierra Física)
- Monitoreo de Fase: Indicadores LED frontales individuales (L1, L2, L3) para verificación de presencia y simetría de fases
- Puertos de Enlace (Link): Conectores multipin integrados para extensión de control remoto por cable (pendant de mano) o interconexión en cascada (Master/Slave)
- Aplicaciones Principales: Izaje de truss, pantallas LED, sistemas Line Array, equipos de iluminación en conciertos, eventos masivos, teatros y giras
Incluye Case de vuelo y conector de entrada principal TYP2918 Hembra
- Selectores de Giro Individuales: 10 interruptores rotativos de 3 posiciones (1 - 0 - 2) dedicados a cada motor: Elevación (Flecha Arriba), Parada/Neutro (0), Descenso (Flecha Abajo)
- Indicadores de Estado por Canal: Luces piloto LED verdes situadas sobre cada selector para confirmar canales habilitados y listos para actuar
- Botón de Acción Central (GO): Pulsador maestro color verde que energiza simultáneamente todos los canales preseleccionados
- Protección del Botón GO: Collarín / borde protector anti-accidente elevado que previene pulsaciones fortuitas por golpes laterales o caída de objetos
- Selector Maestro de Seguridad: Interruptor con llave o enclavamiento rotativo (posiciones 1-0-2) que actúa como candado de seguridad eléctrica para deshabilitar los circuitos de maniobra
- Paro de Emergencia (E-Stop): Botón tipo hongo de gran formato color rojo con retención mecánica, conforme a normativas internacionales de seguridad en escenarios
- Alimentación de Entrada: Trifásica 3 fases 110V AC (o 220V / 380V AC según zona), 50/60 Hz
- Conector de Entrada Principal: Industrial tipo CEE macho de alta corriente (General Power)
- Salidas a Motores: 10 canales independientes con conectores industriales hembra de 4 pines (3 Fases + Tierra Física)
- Tipo de Control: Control Directo — envío de voltaje directo sin lógica interna de contactores en el polipasto
- Puertos de Enlace: Conectores multipin para extensión de control remoto por cable (pendant de mano) o interconexión en cascada (Master/Slave) con otras unidades
- Monitoreo de Fase: Indicadores LED frontales individuales L1, L2, L3 para verificación visual instantánea de presencia y simetría de fases
- Interruptor Termomagnético Principal: Breaker general de cuatro polos (Schneider Electric o equivalente grado industrial) empotrado en panel frontal
- Protección Eléctrica: Contra cortocircuitos y sobrecargas eléctricas severas mediante interruptor termomagnético
- Chasis: Panel de aleación metálica con acabado texturizado negro mate
- Grado de Construcción: Touring grade — diseñado para soportar el riguroso entorno de montaje de escenarios de giras
- Filosofía de Diseño: Control directo que centraliza la conmutación de potencia en el propio rack, simplificando el cableado (una sola línea por motor) y elevando la fiabilidad mecánica en campo
- Cumplimiento de Estándares: Diseñado bajo la filosofía de seguridad estructural e integración de sistemas de rigging y maquinaria escénica de Shinestage
- Aplicaciones: Conciertos, eventos masivos, teatros, giras y cualquier escenario que requiera izaje seguro de cargas con polipastos eléctricos de control directo
