Descripcion

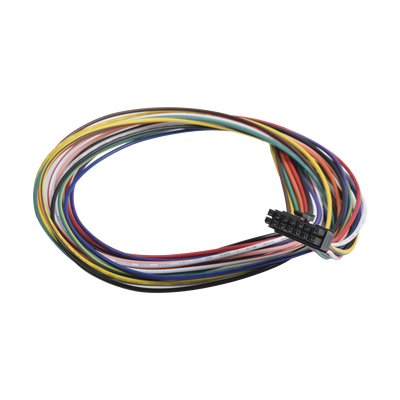

Características Principales
- Arnés de 14 pines para conexiones seguras
- Compatible con modelos TCO4, PRO4 y PRO43G
- Longitud de 1 metro para alcance óptimo
- Cable calibre 20 maneja hasta 32V
- Rango de temperatura de -35 a +70°C
Especificaciones Técnicas
- Longitud: 1 metro
- Calibre: 20 AWG (0.5 mm²)
- Voltaje: Hasta 32V DC
- Rango de Temperatura: -35 a +70°C
- Fusible: ATO, 1A
Compatibilidad
- FM-Tco4 LCV
- FM-Pro4
Conexiones
- Conector de 14 pines
- Entradas digitales (DIN1, DIN2, DIN3, DIN4)
- Salidas digitales (DOUT1, DOUT2)
- Interfaz CAN (CAN High, CAN Low)
- Interfaz RS-485
Identificación de Pines
| Pin | Color | Función |
|---|---|---|
| 1 | Yellow | PortB-232 RX |
| 2 | Black | Ground |
| 3 | Orange | PortB-232 TX |
| 4 | Red | 1-Wire power |
| 5 | Purple | PortA-232 RX |
| 6 | Green/Yellow | 1-Wire data |
| 7 | Pink | PortA-232 TX |
| 8 | White | CAN High |
| 9 | Green | L-Line |
| 10 | Blue | CAN Low |
| 11 | Brown | K-Line |
| 12 | Black | Ground |
| 13 | White/Red | RS-485 A |
| 14 | Yellow/Brown | RS-485 B |
Información Legal
Este producto debe ser llevado a puntos de recolección separados al final de su vida útil. Las especificaciones aplican solo a la versión más reciente del hardware del producto.
Todos los derechos reservados. La reproducción total o parcial sin permiso escrito de Ruptela está prohibida. Marcas y nombres comerciales son propiedad de sus respectivos dueños.
