Descripcion
Características Técnicas
- Rango de Frecuencia: 450-490 MHz
- Ganancia: 2.4 dB
- Potencia: 200 W
- Conector: N/A
- Longitud Máxima: 32 cm (no requiere plano de tierra)
- Montaje: Requiere 3/4 NMO
Especificaciones Adicionales

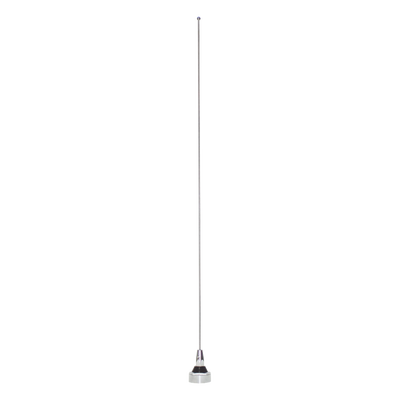

- Tipo: Antena UHF móvil
- Configuración: Ajustable en campo
- Diseño: 1/2 onda
- Instalación: Requiere montaje NMO
Aplicaciones
- Sistemas de comunicación móviles
- Redes de radio UHF
- Comunicaciones profesionales
Ajuste de Frecuencia
- Ajuste mediante corte de la varilla
- Medición desde la parte superior de la varilla
- Referencia de longitud por frecuencia (ver tabla)
Opciones de Montaje
- Requiere base de montaje NMO 3/4
- Instalación en vehículos
- Posibilidad de ajuste en campo
Tabla de Ajuste de Frecuencia
| Frecuencia (MHz) | Longitud de Varilla (cm) | Longitud de Varilla (pulgadas) |
|---|---|---|
| 430 | 32.0 | 12 5/8 |
| 445 | 29.8 | 11 1/4 |
| 450 | 28.7 | 11 5/16 |
| 460 | 27.4 | 10 13/16 |
| 470 | 26.5 | 10 7/16 |
| 480 | 25.1 | 9 7/8 |
| 490 | 24.1 | 9 1/2 |
Notas de Instalación
- La antena requiere ajuste de longitud según frecuencia de operación
- El ajuste se realiza mediante corte de la varilla desde la parte inferior
- Verificar VSWR después del ajuste
- Requiere plano de tierra para óptimo desempeño
- La longitud máxima de 32 cm es sin requerir plano de tierra
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
Documentos del producto
Preguntas
Responde el equipo NovusredEs compatible con camaras PoE?
Si, soporta PoE y PoE+ sin problema al ser Cat. 6 de cobre solido.
