Descripcion
Características Principales

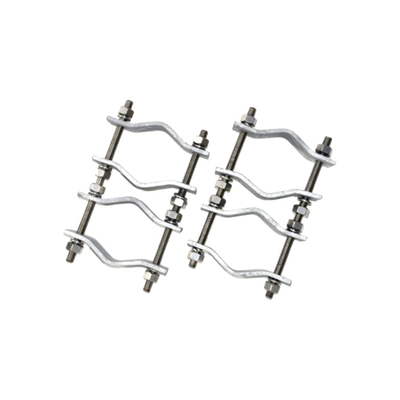

- Abrazaderas dobles para mástiles 3.8 a 8.9 cm
- Separación ajustable de 12 cm entre abrazaderas
- Acero galvanizado de alta resistencia
- Montaje en torres cuadradas o redondas 1.5-3.5 pulgadas
- Incluye dos juegos de abrazaderas completos
Especificaciones Técnicas
- Modelo compatible: ANTC482
- Rango de mástil: 3.8 a 8.9 cm (1.5 a 3.5 OD)
- Separación entre centros: 12 cm (4.75)
- Material: Acero galvanizado de alta resistencia
- Componentes incluidos: 8 placas de acero galvanizado, 4 varillas roscadas de acero inoxidable 1/2-13 x 10, 16 tuercas hexagonales de acero inoxidable 1/2, 16 arandelas de seguridad de acero inoxidable 1/2, compuesto antiadherente
Montaje
- Diseñado para montaje en torres de miembros cuadrados o redondos
- Rango de diámetro de torres: 1.5 a 3.5 OD
- Requiere 1-2 de ferrule expuesto sobre y bajo las abrazaderas
- Asegurar longitud suficiente de rosca en el lado de la antena
Seguridad
- No instalar cerca de líneas eléctricas
- Seguir todas las instrucciones de instalación
- Usar dispositivos de seguridad para escalada en torres
- Asegurar que la estructura de la torre esté bien aterrizada
Instrucciones de Montaje
- Aplicar compuesto antiadherente en los extremos roscados
- Insertar varillas a través de las abrazaderas con tuercas y arandelas
- Montar ambas abrazaderas con placas, tuercas y arandelas
- Apretar hasta que las arandelas de seguridad estén planas + 1/2 vuelta adicional
Aplicaciones
- Instalación de antenas colineales
- Sistemas de comunicación profesional
- Montaje en torres de telecomunicaciones
Recomendaciones
- Verificar todos los componentes antes de la instalación
- Ambas abrazaderas deben instalarse correctamente espaciadas
- Evitar daños al ferrule y radome durante el montaje
- Realizar mantenimiento periódico en conexiones
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
