Descripcion

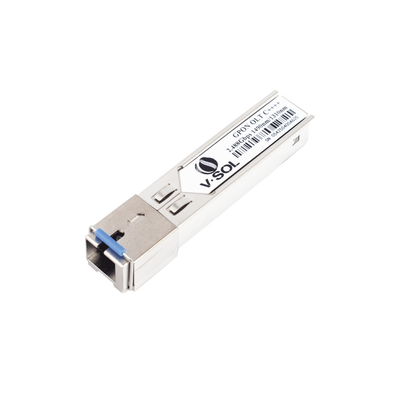

Características principales
- Conector: SC/PC
- Clase: C++++
- Velocidad de transmisión:
- TX: 2.5 Gbps
- RX: 1.25 Gbps
- Longitud de onda:
- TX: 1490 nm
- RX: 1310 nm
- Distancia: 20Km
- Temperatura de operación: 0 ~ 70 °C
Características técnicas
- Transmisor con láser DFB de 1490nm
- Receptor con APD-TIA de 1310nm
- Interfaz eléctrica LVPECL compatible
- Detección de señal (SD) digital
- Protección contra EMI y ESD
- Cumple con estándar de láser clase I IEC-60825
- Diseño con paquete SFP pluggable
- Interfaz de monitoreo digital DDM
Especificaciones eléctricas
- Alimentación: +3.3V ±5%
- Impedancia de entrada: 100Ω ±10%
- Umbral de señal detectada: -34dBm
- Nivel de saturación: -15dBm (C++++)
- Relación de rechazo de modo lateral: ≥30dB
- Ancho espectral: ≤1nm (-20dB)
Rango de operación
- Temperatura: 0°C a +70°C
- Humedad: 5% a 95% sin condensación
- Tensión de alimentación: 3.13V a 3.47V
Compatibilidad
- GPON ITU-T G.984.2
- RoHS 2.0
- Clase de seguridad láser IEC 60825-1
- EMI/EMC EN 55024
Desempeño óptico
- Potencia óptica TX: +9dBm a +13dBm
- Sensibilidad RX: ≤-33dBm
- Rango dinámico: 15dB
- Relación de extinción: ≥8.2dB
Aplicaciones
- Redes ópticas pasivas GPON (Gigabit-capable Passive Optical Networks)
- Sistemas FTTH (Fiber to the Home)
- Sistemas de acceso de banda ancha
Características avanzadas
- Función de monitoreo digital RSSI
- Diseño con bajo EMI y protección ESD
- Compensación automática de temperatura
- Detección de fallo del transmisor
Dimensiones
- Factor de forma SFP
- Conector SC/UPC
- Paquete metálico para mejor EMI
Condiciones extremas
- Temperatura de almacenamiento: -45°C a +85°C
- Tensión de alimentación máxima: 3.6V
- Potencia óptica de daño: -8dBm
