Descripcion

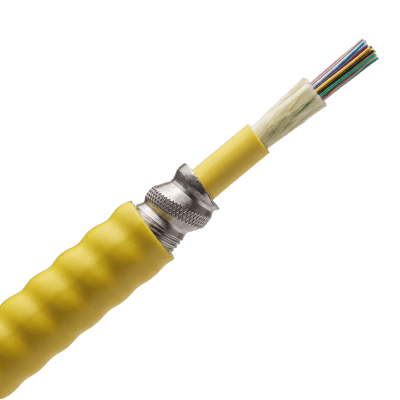

El cable de fibra óptica Panduit Opti-Core de distribución con blindaje entrelazado de aluminio para interiores constituye una solución integral de extremo a extremo, diseñada para satisfacer las demandas actuales de datos y los requerimientos de red más avanzados del futuro. Su armadura de aluminio entrelazado (interlocking aluminum armor) elimina la necesidad de ductos internos o conduit, proporcionando una vía resistente al aplastamiento de menor sección transversal que mejora la flexibilidad de diseño y reduce el costo total instalado. Disponible en versiones para riser (OFCR) y plenum (OFCP), este cable incorpora fibra monomodo ITU-T G.652.D y fibra multimodo optimizada para láser en grados OM3, OM4 y OM5, con capacidades de 6 a 144 fibras. Cumple con los estándares UL-1666, NFPA 262, ANSI/ICEA S-83-596, CSA 22.2 y Telcordia GR-409, siendo además RoHS compliant, lo que lo posiciona como una opción técnica robusta para backbones intra-edificio, backbones de edificio e instalaciones horizontales en entornos adversos.
Características Generales
- Tipo de Cable: Fibra óptica distribución, blindaje entrelazado de aluminio para interiores
- Serie: Opti-Core
- Tipos de Fibra: Singlemode (ITU-T G.652.D), Multimodo OM3, OM4, OM5
- Conteo de Fibras: 6, 12, 24, 48, 72, 96, 144 fibras
- Clasificación de Flama: Riser (OFCR)
- Construcción Interior: Chaqueta interna de PVC
- Chaqueta Exterior: PVC (Riser) o PVDF (Plenum)
- Color de Chaqueta: Amarillo (Singlemode), Aqua (OM3 y OM4), Verde Lima (OM5)
- Blindaje: Armadura de aluminio entrelazado (interlocking aluminum armor)
- Aplicaciones: Backbone intra-edificio, backbone de edificio, instalaciones horizontales, entornos adversos
- Cumplimiento RoHS: Sí
- Estándares: UL-1666, NFPA 262, ANSI/ICEA S-83-596, CSA 22.2, Telcordia GR-409
Riser (OFCR)
- Resistencia a la Tensión (<12 fibras): Instalación: 150 lbs (667 N) / Largo plazo: 450 lbs (200 N)
- Resistencia a la Tensión (>12 fibras): Instalación: 300 lbs (1335 N) / Largo plazo: 90 lbs (400 N)
- Resistencia a la Compresión (Aplastamiento): 250 lb/pulgada
- Impacto: 3 impactos a 8.83 N·m
- Temp. Almacenamiento: -40°F a +185°F (-40°C a 85°C)
- Temp. Operación: -40°F a +167°F (-40°C a 75°C)
- Temp. Instalación: -4°F a +140°F (-20°C a 60°C)
Plenum (OFCP)
- Resistencia a la Tensión (<12 fibras): Instalación: 100 lbs (440 N) / Largo plazo: 30 lbs (132 N)
- Resistencia a la Tensión (>12 fibras): Instalación: 150 lbs (667 N) / Largo plazo: 40 lbs (200 N)
- Temp. Almacenamiento: -40°F a 185°F (-40°C a 85°C)
- Temp. Operación: -40°F a 167°F (-40°C a 75°C)
- Temp. Instalación: 32°F a 140°F (0°C a 60°C)
| Fibras | Ø Cable (in) | Radio Curv. LP (in) | Radio Curv. Inst. (in) | Peso (lbs/kft) |
|---|---|---|---|---|
| 6 | 0.56 | 5.6 | 11.2 | 132 |
| 12 | 0.59 | 5.9 | 11.8 | 146 |
| 24 | 0.63 | 6.3 | 12.6 | 161 |
| 48 | 0.96 | 9.6 | 19.2 | 381 |
LP = Largo Plazo / Inst. = Instalación
| Fibras | Ø Cable (in) | Radio Curv. LP (in) | Radio Curv. Inst. (in) | Peso (lbs/kft) |
|---|---|---|---|---|
| 6 | 0.47 | 4.7 | 9.4 | 87.0 |
| 12 | 0.51 | 5.1 | 10.2 | 95 |
| 24 | 0.73 | 7.3 | 14.6 | 167 |
| 48 | 0.94 | 8.1 | 16.2 | 370 |
| 72 | 1.05 | 9.4 | 21.3 | 502 |
| 96 | 1.18 | 10.9 | 21.8 | 642 |
| 144 | 1.22 | 12.2 | 24.4 | 715 |
LP = Largo Plazo / Inst. = Instalación
- Singlemode (ITU-T G.652.D): 0.70 dB/km @ 1310 nm / 0.70 dB/km @ 1550 nm
- Multimodo OM3: 3.0 dB/km @ 850 nm / 1.5 dB/km @ 1300 nm
- Multimodo OM4: 3.0 dB/km @ 850 nm / 1.5 dB/km @ 1300 nm
- Multimodo OM5: 3.0 dB/km @ 850 nm / 1.5 dB/km @ 1300 nm
*Fibra optimizada para láser en todas las variantes multimodo. OM5 disponible solo en versión Plenum, hasta 24 fibras.
| # | Color | # | Color |
|---|---|---|---|
| 1 | Azul (Blue) | 7 | Rojo (Red) |
| 2 | Naranja (Orange) | 8 | Negro (Black) |
| 3 | Verde (Green) | 9 | Amarillo (Yellow) |
| 4 | Café (Brown) | 10 | Violeta (Violet) |
| 5 | Gris (Slate) | 11 | Rosa (Rose) |
| 6 | Blanco (White) | 12 | Aqua (Aqua) |
Formato de Código:
F O P [Flama] [Fibra] [Conteo] Y
- Posición 1-2: FS (Singlemode) / FO (Multimodo)
- Posición 3: P = Blindaje Entrelazado Interior
- Posición 4 – Flama: R = Riser / P = Plenum
- Posición 5 – Fibra: 9 = Singlemode / X = OM3 / Z = OM4 / W = OM5
- Posición 6-7 – Conteo: 06, 12, 24, 48, 72, 96, 1A (144)
- Posición 8: Y = RoHS Compliant
Ejemplo: FOPPW24Y = Cable de Fibra, Blindaje Entrelazado Interior, Clasificación Plenum, OM5, 24 Fibras, RoHS
*OM5 disponible solo en Plenum, hasta 24 fibras. OM3 y OM4 hasta 48 fibras.
