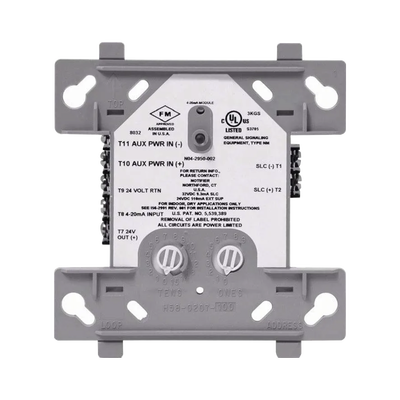

Módulo de entrada Analógica 4-20 mA / Direccionable / Compatible solo con NFS2-3030 / Tecnología FlashScan® de NOTIFIER

Descripción

El módulo de entrada analógica FMM-4-20 permite que el panel de control de alarma contra incendios (FACP) NFS2-3030 monitoree los sensores de protocolo de 4–20 mA de escala lineal estándar de la industria. El módulo convierte la salida del sensor a un protocolo de comunicación que puede ser interpretado por el FACP para monitoreo y visualización. Existen numerosos sensores disponibles en el mercado que se comunican mediante una salida de 4 a 20 mA, incluidos sensores de gas, sensores de temperatura, sensores de velocidad del aire y más.

Características principales

• Monitorea sensores 4-20 mA estándar industria
• Convierte salida sensores a protocolo de comunicación
• Ahora compatibilidad con múltiples tipos de sensores
• LED bicolor controlado por panel para estado
• Interruptores de dirección giratorios facilitando instalación

Características técnicas

• Tornillos SEMS: Para facilitar el cableado
• LED de estado: Controlado por panel (bicolor)
• Comunicaciones: Analógicas
• Interruptores de dirección: Giratorios
• Montaje: En caja de conexiones estándar de 4 (no incluida)
• Tecnología: FlashScan®
• Protección: Aislamiento de fuente externa y limitador de corriente de 500 mA

Protecciones y Seguridad

El módulo incluye numerosas medidas de protección para garantizar un funcionamiento sin problemas. La fuente de alimentación externa está aislada de la línea de comunicación. Además, un limitador de corriente de 500 mA y un circuito de corte protegen la fuente eléctrica del módulo contra cortocircuitos. En caso de cortocircuito, el voltaje de salida ciclará dentro de límites seguros hasta que se elimine el corto. El módulo acepta configuraciones de 3 hilos (device sink) y 2 hilos.

Compatibilidad

El módulo FMM-4-20 es compatible exclusivamente con el panel NFS2-3030 con firmware compatible, soportando hasta cinco umbrales programables por módulo. Al igual que todos los módulos inteligentes de Notifier, el FMM-4-20 ha sido diseñado y probado rigurosamente para compatibilidad electromagnética y fiabilidad ambiental, en la mayoría de los casos superando los estándares de la industria.

Conexión y Configuración

Los terminales SEMS estándar aceptan cableado de 12 AWG a 18 AWG. El módulo acepta configuraciones de 3 hilos (device sink) y 2 hilos. El panel NFS2-3030 con firmware compatible soporta hasta cinco umbrales programables para cada FMM-4-20.
