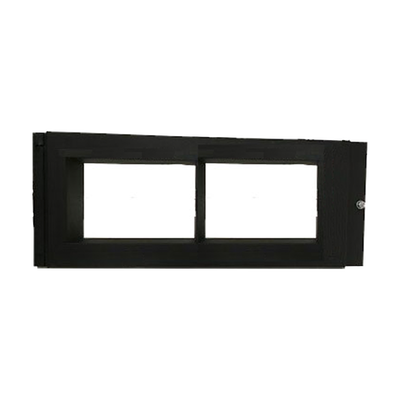

Placa de Revestimiento para Anunciador Gráfico NCD
Placa de revestimiento diseñada para la instalación de la pantalla gráfica NCD de 10 en la segunda, tercera o cuarta fila de gabinetes serie CAB-4 de NOTIFIER. Color negro.
Características Principales
- Pantalla gráfica NCD de 10 pulgadas
- Compatibilidad con gabinetes serie CAB-4
- Montaje en segunda, tercera o cuarta fila
- Optimizada para configuraciones multimejoradas
- Integración fácil en sistemas existentes
Especificaciones Técnicas
- Compatibilidad: Gabinetes serie CAB-4
- Posición de montaje: Segunda, tercera o cuarta fila
- Material: Revestimiento plástico resistente
- Color: Negro
- Dimensiones: Estándar para gabinetes CAB-4
Compatibilidad
- NOTIFIER INSPIRE™
- ONYX® series
- Gabinetes serie CAB-4
- N16e/x FACPs
- ACM-30 anunciador
- RLD display remoto
- NFS2-3030
- NFS2-640
- NFS-320 FACPs
Estándares y Certificaciones
- UL Listed: S635
- CSFM: 7165-0028:0516
- FDNY: COA#001761
- UL 864, 10ª edición
- NFPA 72 Asociación Nacional de Protección contra Incendios
Especificaciones Físicas
- Peso: 3 lbs (1.36 kg)
- Rango de temperatura: 0°C a 49°C (32°F a 120°F)
- Humedad relativa: 85% a 30°C (86°F) sin condensación
- Recomendado: 15°C a 27°C (60°F a 80°F) para máxima vida útil
Requerimientos Eléctricos
- Fuente de alimentación: 24 VDC
- Consumo de corriente: 360 mA
- Fuentes compatibles: N16, PMB-AUX, NFS2-640, NFS-320, AMPS-24 o AMPS-24E
Funciones Principales
- Supervisión completa de todas las entradas e integridad de la red
- Pantalla táctil a color HD de 10 con resolución 1024 x 600
- Indicadores LED para alimentación y condiciones anormales
- Tres conexiones USB 2.0 (USB C, USB Micro, USB A)
- Relé de avería
- Entradas de manipulación y avería
- Indicadores virtuales de eventos (FIRE ALARM, CO ALARM, SUPERVISORY, TROUBLE, POINT DISABLED, OTHER)
- Control de ajustes ambientales para máxima legibilidad de la pantalla
- Hasta 2000 zonas lógicas programables
- Hasta 32 botones de acción personalizados
- Soporta sistemas de red estándar y de alta velocidad
Aplicaciones
- Monitoreo de estado del sistema y eventos
- Control y visualización de eventos de alarma
- Visualización primaria para nodos sin display
- Configuración y programación del sistema
- Visualización de historial de eventos (hasta 10,000 eventos, 3000 mostrados)
- Filtrado de historial para informes personalizados
- Control de temporizadores para Auto Silence y AC Fail Delay
Funcionalidades del Menú
- About: Ver revisiones de firmware y hardware
- Display: Ajustar configuración de visualización
- Lamp Test: Probar píxeles, indicadores LED y piezo
- Control de usuarios: Hasta 50 usuarios con 5 niveles diferentes
- Mapa de nodos: Subsistema de mapeo de nodos programable
- Personalización: Fondos de pantalla personalizados
Información Adicional
- Requiere módulo de comunicaciones de red (NCM) para aplicaciones de red
- En aplicaciones de conexión directa, no se requiere NCM
- CAB-4 Serie: Disponible en cuatro tamaños, AA hasta D
- Backbox y puerta ordenados por separado; requiere placa de batería BP2-4
- También disponible: DP-GDIS1 (fila superior) y DP-T2A (para gabinetes CAB-5)
Nota: Este documento no está destinado a ser utilizado para propósitos de instalación. Las especificaciones están sujetas a cambio sin previo aviso. Honeywell International Inc. se reserva todos los derechos.
