Descripcion
Características Principales

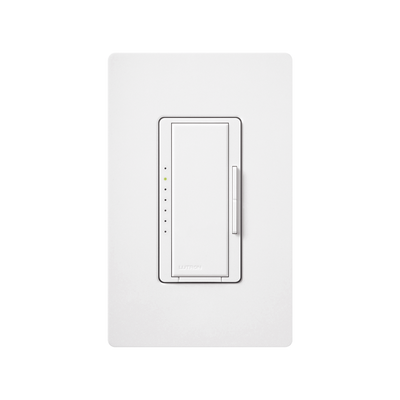

- Maestro Atenuador para control de intensidad de luz
- Compatibilidad con 3 vías o un solo polo
- Soporta hasta 150W CFL/LED
- Compatible con 600W incandescentes/halógenos
- Para instalación, usar modelo de tapa CW-1-WH
Especificaciones Técnicas
- Voltaje: 120V~ 60Hz
- Carga Máxima: 150W CFL/LED o 600W Incandescentes/Halógenos
- Carga Mínima: 40W Incandescentes/Halógenos
- Temperatura de Operación: 0°C a 40°C
- Dimensiones: 5/16 (8mm) de profundidad
Características Avanzadas
- Tecnología avanzada de atenuación para compatibilidad con una amplia gama de bombillas de alta eficiencia
- Ajuste de nivel bajo para acomodar diversos tipos de bombillas
- Memoria ante fallos de energía
- Interruptor de servicio frontal (FASS) para reemplazo seguro de bombillas
- No requiere neutro para aplicaciones de retrofit
Compatibilidad
- CFL dimmables con balasto integrado
- LED dimmables con driver integrado
- Halógenas
- Incandescentes
Configuraciones de Instalación
- Instalación en un solo polo
- Multi-ubicación (usando MA-R)
- 3-way con interruptor mecánico
Certificaciones
- UL Listed (UL 1472)
- CSA C22.2 184.1
- NOM
- NEMA SSL-7A Compliant
Acabados Disponibles
- WH - Blanco
- IV - Marfil
- AL - Almendra
- LA - Almendra Claro
Operación
- Rocker para ajuste de nivel de luz
- Tapswitch para encendido/apagado
- Doble tap para encendido completo
- Presionar, sostener y soltar para atenuación gradual
Clasificación por Multigang
- Sin lados removidos: 500W
- Un lado removido: 400W
- Dos lados removidos: 300W
Diagramas de Conexión
- Instalación de un solo polo: Conexión directa en lado de línea o carga
- Instalación 3-way: Con interruptor mecánico o con dimmer compañero MA-R
- Instalación 4-way: Con dimmer compañero MA-R en configuración de circuito intermedio
Notas Importantes
- Sólo usar con bombillas marcadas como dimmables
- No requiere neutro para aplicaciones de retrofit
- Para aplicaciones 4-way, usar dimmers compañeros MA-R
- Garantía limitada de 1 año
