Descripcion

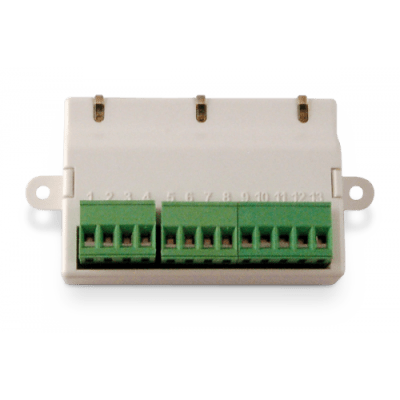

Inim Electronics modelo: EM312SR
El módulo EM312SR es un dispositivo de interfaz analógico direccionable diseñado para sistemas de detección y alarma de incendios. Permite conectar equipos externos a centrales de control mediante una entrada supervisada y múltiples salidas. Incorpora un aislador de cortocircuito que protege el loop en caso de fallos eléctricos. Certificado según normas EN54-17 para aisladores de cortocircuito y EN54-18 para dispositivos de entrada/salida. Diseñado para operar con el protocolo OpenLoop de Inim Electronics, ofrece monitorización constante del estado de contactos externos y activación simultánea de dispositivos periféricos como sirenes, lampeggiatori y electroimanes para puertas cortafuegos.
Características Generales
- Tipo: Módulo de entrada/salida analógico direccionable
- Protocolo: OpenLoop de Inim Electronics
- Certificaciones: EN54-17, EN54-18
- Entrada Supervisada: Monitorización de contactos externos
- Salidas: Supervisada y contacto limpio
- Aislador: Protección contra cortocircuitos en loop
- LEDs Indicadores: 3 LEDs para estado y alarmas
- Comunicación: Bidireccional digital sobre cable de alimentación
- Tensión de Alimentación: 19-30 V DC (nominal 24V)
- Consumo en Reposo: 80 µA
- Consumo en Alarma: 20 mA @ 27.6V
- Resistencia Entrada Reposo: 22 kΩ
- Resistencia Entrada Alarma: 2.2 kΩ
- Resistencia Fin Línea Salida: 22 kΩ
- Relé Contacto Limpio: 1A / 30V máximo
- Altura: 53 mm (2.1 in)
- Ancho con Flanges: 100 mm (3.9 in)
- Ancho sin Flanges: 78 mm (3.1 in)
- Profundidad con Terminales: 29 mm (1.1 in)
- Profundidad sin Terminales: 19 mm (0.75 in)
- Peso: 66 g
- Temperatura Operación: -5°C a +40°C
- Humedad Relativa: hasta 95% sin condensación
- Loop IN+ / IN-: Entrada del bucle
- Loop OUT+ / OUT-: Salida del bucle
- Entrada+ / Entrada-: Entrada supervisada
- 24+ / 24-: Alimentación externa
- Salida+ / Salida-: Salida supervisada
- C / NC / NO: Contacto limpio de relé
- LED A Rojo: Entrada en alarma
- LED A Amarillo: Entrada en fallo
- LED B Amarillo: Aislador de corto activo
- LED C Verde: Salidas activas
- LED C Amarillo: Fallo en salidas o falta alimentación
- Cable: 2 polos twistado y apantallado
- Caja: Dimensiones mínimas 100x60x40 mm
- Protección: IP44 o superior
- Configuración: Requiere direccionamiento en central
- Protocolo: Exclusivo OpenLoop Inim Electronics
