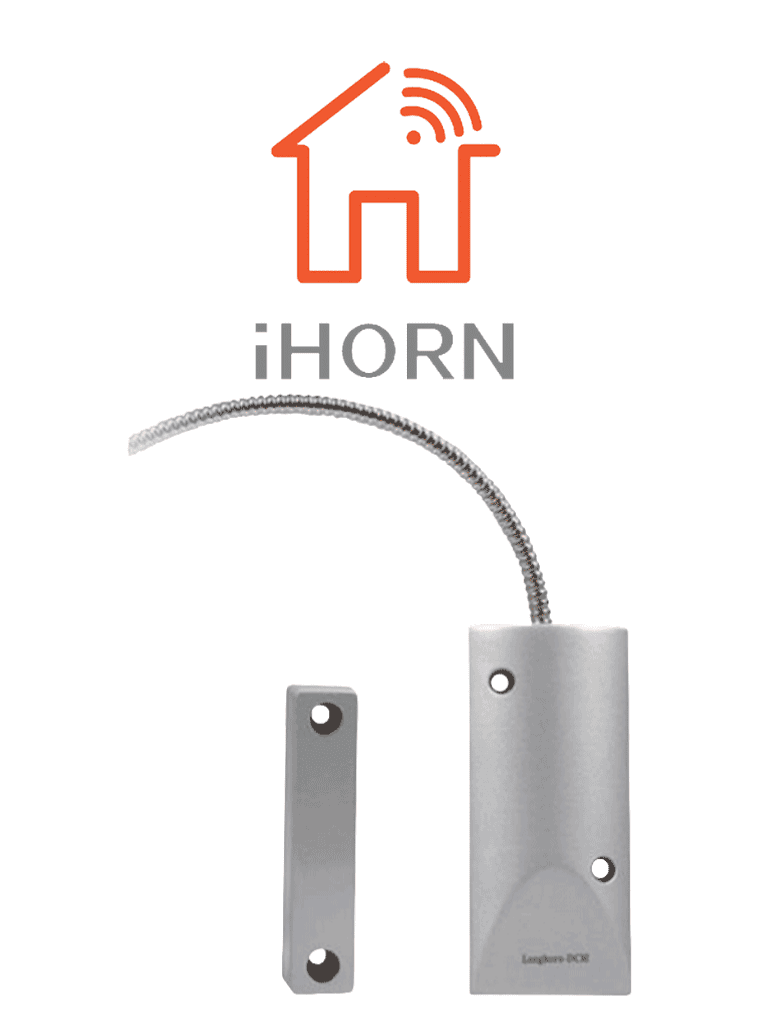

IHORN HO03I - Sensor Magnético de Cortina Metálico /NC compatible con paneles IHORN / RISCO / DSC / BOSCH .

Función

DIAGRAMA DE DISPOSITIVO

Recomendaciones de instalación:

1. Ubicar el sensor en la posición requerida, ya sea puerta / cortina / portones.
2. Utilizar cable de 2 hilos 2X22 no polarizado para alarma.
3. Conectar los hilos desde el sensor hasta la zona determinada y terminal GND dentro del Panel de alarma.
4. Revisar que los dos hilos queden perfectamente conectados a los tornillos en el contacto magnético.
5. Conectar en serie la resistencia requerida para compatibilidad del panel de alarma y el funcionamiento sea el correcto.
6. Cuando la separación ente ambos cuerpos magnéticos sea mayor a los 40 mm, se activará la alarma
7. Activa la sirena hasta que sea atendida la emergencia como corresponda en el sitio de la intrusión.
8. La instalación correcta evitara visitas no necesarias.

Especificaciones Técnicas

• Tipo de Salida: Normalmente Cerrado (N.C.)
• Material: Carcasa de metal (Aleación de aluminio)
• Distancia de Operación (GAP): 40 mm
• Voltaje Máximo: 100 V DC
• Corriente Nominal: 500mA
• Potencia Nominal10 W
• Certificación: IP68 (Resistente al agua y polvo)
• Longitud del Cable: 24 pulgadas (61 cm) con protección metálica

Compatibilidad

• DSC
• AJAX (utilizando AJX1200004 ó AJX1200005)
• BOSCH
• RISCO
• Etc. (Todos los paneles de alarma con entrada de zonas cableadas convencionales)

Información General

Descripción

El iHORN HO-03I es un sensor magnético de uso rudo (tipo Overhead), disenado especificamente para la protección de accesos pesados como cortinas metálicas, portones de garaje y puertas industriales, ajustable para adaptarse a la mayoria de los anchos de canal de puerta. Se compone de dos partes: un imán blindado que se instala en la parte móvil (la cortina o portón) y un interruptor de láminas (reed switch) protegido por una carcasa de aluminio fundido que se fija al suelo. Su diseno permite un GAP (brecha de activación) amplio, lo que evita falsas alarmas provocadas por el movimiento natural o desajuste de las cortinas metálicas pesadas.

Caracteristicas:

• Alta Resistencia: Carcasa de aleación de aluminio que soporta ser pisada o atropellada por neumáticos sin danarse.
• Protección del Cableado: Incluye 61 cm de cable blindado (manguera metálica flexible) para evitar cortes accidentales o sabotaje.
• GAP: Se activa cuando la separación es mayor a 40 mm, ideal para puertas que no cierran de forma hermética.
• Grado de Protección IP68: El imán y el sensor están sellados con resina epoxi, lo que los hace totalmente impermeables y resistentes al polvo.
