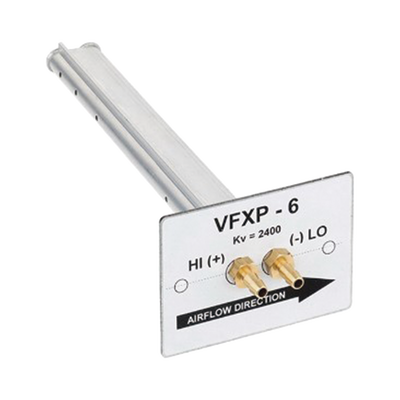

Descripcion
Características principales
- Compatible con transmisor PX3 para integración eficiente
- Longitud de 8 para mediciones extendidas
- Diseño especializado para precisión en velocidad del aire
- Fabricada con materiales duraderos y resistentes
- Ideal para aplicaciones industriales y científicas
Especificaciones técnicas
- Rango de medición: 200 a 10,000 fpm
- Precisión: ±2%
- Amplificación de señal: 2.5x
- Conexión: Tubo de 1/4 OD
- Material: Diseño duradero para ambientes industriales
Configuración y montaje
- Verificar que el VFXP esté correctamente dimensionado para el ducto
- Montaje mediante orificio de 1 (2.54 cm)
- Fijar con los tornillos provistos
- Asegurar que la dirección del flujo corresponda con la flecha en la etiqueta
- Para ductos redondos, instalar en diagonal para minimizar irregularidades
Calibración
La calibración es necesaria ya que la sonda VXFP muestrea múltiples puntos para obtener un promedio. Cuando se usa con el transmisor PX3, el valor reportado debe dividirse por el divisor correspondiente:
- 8: 1.615
Compatibilidad
- Transmisor PX3 Series
- Sistemas de medición de presión diferencial
- Sistemas BMS (Building Management Systems)
Dimensiones
- Longitud: 8 (20.32 cm)
- Diámetro: 1 (2.54 cm)
Aplicaciones
- Sistemas HVAC en edificios comerciales
- Control de calidad en laboratorios
- Monitoreo de flujo de aire en salas limpias
- Sistemas de ventilación industrial
Requisitos de instalación
- Ducto con longitud recta mínima de 2xD antes de la medición
- Evitar instalación cerca de codos o cambios de dirección
- Ángulo de instalación menor a 15°
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
Documentos del producto
Preguntas
Responde el equipo NovusredEs compatible con camaras PoE?
Si, soporta PoE y PoE+ sin problema al ser Cat. 6 de cobre solido.
