Descripcion
Características Principales
- Compatible con 460 VAC para alta eficiencia
- Potencia de salida hasta 30 HP
- Diseño NEMA 1 para instalación interna
- Control preciso de velocidad de motor
- Interfaz intuitiva para programación sencilla
Especificaciones Generales
- Tecnología: 6-pulse IGBT, PWM
- Factor de potencia: >98% Displacement Power Factor
- Eficiencia: 98% a carga completa
- Frecuencia de salida: 0-590Hz
- Protección: NEMA 1
Alimentación
- Tensión: 380-280 V AC ±10%
- Frecuencia: 50/60 Hz ±5%
- Factor de potencia: ≥ 0.9 nominal
Salida al Motor
- Tensión: 0-100% de la tensión de alimentación
- Frecuencia: 0-590 Hz
- Rampas: 1-3600 s
Ambiente de Operación
- Temperatura: 0°C a 50°C
- Humedad: 5%-93% (sin condensación)
- Altitud: Hasta 1000 m sin degradación
Entradas Digitales
- Cantidad: 4 fijas + 2 configurables
- Tensión: 0-24 V DC
- Resistencia: Aprox. 4 kΩ
Entradas Analógicas
- Cantidad: 2
- Tensión: -10 a +10 V (escalable)
- Corriente: 0/4-20 mA (escalable)
- Resolución: 10 bit
Salidas
- Salida analógica: 0/4-20 mA
- Salidas digitales: 2 configurables
- Relés: 2 programables
Protección y Seguridad
- Protección contra sobretensión y subtensión
- Protección contra falla a tierra
- Protección contra sobrecorriente y sobrecalentamiento
- Protección contra cortocircuito
Comunicaciones
- Protocolos: BACnet, Modbus, FLN, N2
- Interfaz RS-485
- Puerto USB 1.1 (tipo B)
Especificaciones Físicas
- Dimensiones: 9.6W × 19.5H × 10.3D
- Peso: 51.0 lb
- Enfriamiento: Canales de enfriamiento traseros
Especificaciones de Aplicación
- Control de bombas, ventiladores y compresores
- Tecnología inteligente para HVAC
- Control lógico integrado
- 4 controladores PID autotuneables
Normas y Certificaciones
- 100KA SCCR
- EN 61000-3-12
- EN 61800-3 Categoría C1, C2 y C3
- RoHS
Características Adicionales
- Modo de emergencia para operación continua
- Reloj en tiempo real
- Interfaz gráfica con teclado
- Asistentes de configuración
Control y Programación
- Resolución de frecuencia: ±0.003 Hz
- Precisión de control: ±8 rpm (30-4000 rpm)
- Tiempo de respuesta del sistema: ≤2 ms
- Rango de control de velocidad: 1:100
Modelo

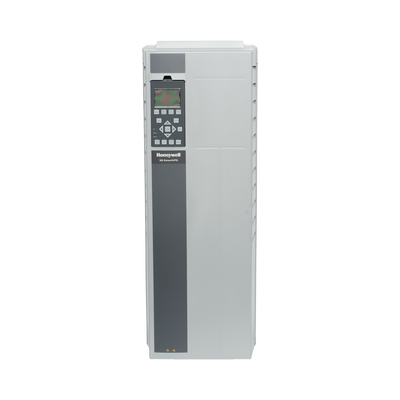

- Modelo: HVFD3D3C0300G100C
- HP: 30 HP
- Tensión: 460 V AC
- Encapsulado: NEMA 1
