Descripcion
Características Principales

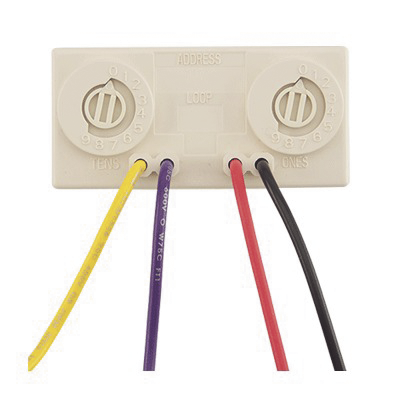

- Monitor de circuito de dispositivos de inicialización (IDC) Clase B
- Compatible con paneles Fire-Lite MS-9050UD, MS-9200UDLS, MS-9600UDLS y serie Endurance
- Identificación automática en el panel de control
- Alimentación: 24 Vcc
- Consumo: 5 mA
- Dimensiones compactas: 69 x 33 x 16 mm
- Listado UL, ULC, MEA, FM y CSFM
- Acepta contactos normalmente abiertos (NO)
Especificaciones Eléctricas
- Tensión operativa: 15 a 32 VDC
- Corriente máxima: 5.0 mA (LED encendido)
- Corriente promedio: 350 µA
- Resistencia IDC máxima: 1500 Ohms
- Tensión IDC máxima: 11 Volts
- Corriente IDC máxima: 450 µA
- Resistencia EOL: 47K Ohms
Condiciones Ambientales
- Rango de temperatura: 32°F a 120°F (0°C a 49°C)
- Humedad: 10% a 93% sin condensación
Características Físicas
- Dimensiones: 1.3 (3.302 cm) H x 2.75 (6.985 cm) W x 0.65 (1.651 cm) D
- Largo mínimo de cables: 6 (15.24 cm)
Funcionalidades
- Comunicación mediante protocolo LiteSpeed™
- Detección automática de direcciones
- Inmunidad a ruido (EMF/RFI)
- Conexión mediante terminales con tornillos SEMS
- Indicador LED de estado (parpadeo normal, fijo en alarma)
- Montaje en caja estándar de una ganga
Aplicaciones
- Monitoreo de detectores de humo convencionales
- Supervisión de estaciones manuales de alarma
- Monitoreo de dispositivos de flujo de agua
- Detección de dispositivos de supervisión normalmente abiertos
Compatibilidad
- Paneles MS-9050UD
- Paneles MS-9200UDLS
- Paneles MS-9600UDLS
- Serie Endurance ES50X, ES50XI, ES200X y ES200XI
Notas Importantes
- Sólo acepta contactos normalmente abiertos (NO)
- Requiere resistor EOL de 47K Ohms para circuito Style B
- No requiere resistor para circuito Style D
- Montaje sin conexiones rígidas
- Diseñado para reemplazar M301(A) en sistemas existentes
