epcom Power Line modelo: VEKTOR21

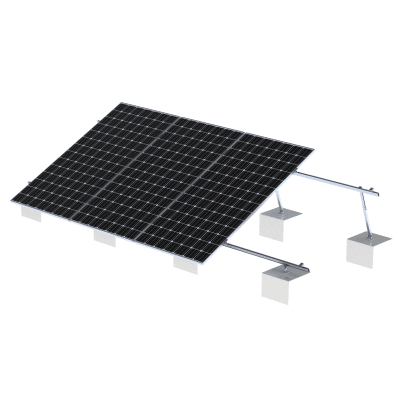

El sistema de montaje solar VEKTOR21 es una estructura modular diseñada para instalaciones fotovoltaicas en techos planos, fabricada principalmente en aluminio AL6005-T5 de alta resistencia. El sistema ofrece ajustabilidad angular desde 10° hasta 30° mediante patas traseras ajustables que modifican su longitud según el ángulo seleccionado. Incluye componentes de fijación en acero inoxidable SS304 y bases de cemento personalizables según el ángulo de instalación. El diseño modular permite configuraciones flexibles y expansiones según requerimientos específicos del proyecto, garantizando estabilidad estructural y durabilidad en exteriores.
Características Generales
- Tipo: Sistema de montaje solar para techos planos
- Material Estructural: Aluminio AL6005-T5
- Material Fijación: Acero inoxidable SS304
- Rango Angular: 10° - 30° ajustable
- Modularidad: Sistema expandible y configurable
- Aplicación: Instalaciones fotovoltaicas residenciales y comerciales
Componentes del Sistema
- SunRack Rail 21: Perfil principal de aluminio
- Mid Clamp: Abrazadera intermedia aluminio
- End Clamp: Sujetador final ajustable 25-40mm
- Front Leg Group: Pata delantera aluminio
- Adjustable Leg Group: Pata trasera ajustable aluminio
- Splice Connector Group: Conector de unión aluminio
- Grounding Clip: Clip puesta a tierra SS304
- Expansion Screw: Tornillo expansión SS304
- Cable Clip: Clip para cables SS304
- Earth Lug: Conector de tierra
Especificaciones Técnicas
- Torque End Clamp: 11 N·m
- Torque Adjustable Leg: 13 N·m
- Torque T-Bolt: 11 N·m
- Torque Grounding: 11 N·m
- Rango End Clamp: 25-40 mm (30/35 mm marcados)
- Holgura Expansión: 3-5 mm en uniones
- Perforación: Ø10 mm x 50 mm profundidad
- Distancia Tornillos: 76 mm entre front/back feet
- Longitud Patas: 423-690 mm según ángulo
Dimensiones y Ángulos
- Ángulo 10°: Pata 423 mm / Base 450x450x450 mm
- Ángulo 15°: Pata 447 mm / Base 450x450x450 mm
- Ángulo 20°: Pata 580 mm / Base 500x500x500 mm
- Ángulo 25°: Pata 690 mm / Base 550x550x500 mm
- Ángulo 30°: Base 550x550x550 mm
- Distancias Soporte: 1300-1400 mm entre puntos
- Tornillos Utilizados: M8*55, M8*20, M8*25 T-Bolt, M8*18
Herramientas Requeridas
- Guantes de protección
- Herramienta eléctrica (taladro)
- Llave inglesa ajustable
- Cinta métrica
- Taladro 10 mm
- Llave torque (11-13 N·m)
Instalación y Montaje
- Preinstalación: Patas ajustables con tornillos M8
- Línea Guía: Marcado rojo para colocación tuerca
- T-Bolt: Insertar en ranura SR21, girar 90°
- Conectores Riel: Holgura 3-5 mm entre uniones
- Tornillo Allen: M8 para ajuste uniones riel
- Puesta Tierra: 2 conectores por montaje
Contenido del Paquete
- SunRack Rail 21 (perfiles principales)
- Mid Clamp (abrazaderas intermedias)
- End Clamp (sujetadores finales)
- Front Leg Group (patas delanteras)
- Adjustable Leg Group (patas ajustables)
- Splice Connector Group (conectores unión)
- Grounding Clip (clips tierra)
- Expansion Screw (tornillos expansión)
- Cable Clip (clips cable)
- Earth Lug (conectores tierra)
- Tornillos M8 varios tamaños
