Descripcion
Descripción

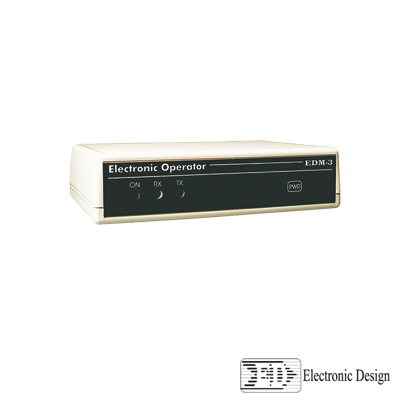

El EDM-3 es un controlador diseñado para operar en modo simplex, permitiendo extender la cobertura de sistemas de radiocomunicación utilizando un solo radio y una única frecuencia. Es ideal para sistemas de energía solar por su bajo consumo y ofrece comunicación punto a punto con retardo de eco controlado.
Características principales
- Operación simplex
- Hasta 70 segundos de grabación de mensajes de voz
- Bajo consumo de corriente
- Compatibilidad con cables KRR15S, IRR15S o GRR15S
- Capacidad para enlazar múltiples EDM-3
- Filtro pasa altas para eliminación de tonos de señalización
Modos de operación
- Repetidor: Recibe y retransmite mensajes con retardo equivalente al tiempo de recepción
- Buzón de voz: Almacena hasta 70 segundos de mensajes grabados
- Enlace: Permite extender la cobertura usando múltiples unidades EDM-3
Conexión al radio
- PIN 1-2: +12 Volts (Rojo)
- PIN 3: No conexión
- PIN 4: Selector de modo enlace (Puente de alambre)
- PIN 5: TX (Azul)
- PIN 6: COS input (Naranja)
- PIN 7: PTT (Blanco)
- PIN 8: Audio in (Verde)
- PIN 9-15: GND (Negro & malla)
Ajustes
- COR: Ajustable para operación por discriminador o voltaje
- Ganancia de audio: Ajuste R12 para 1Vpp en TP1
- Desviación de audio: Ajuste R19 según especificaciones del radio
- Botón PWR: Deshabilitable mediante puente en JP3
- Modo enlace: Puente entre PIN 4 y 11 del conector DB15
Especificaciones eléctricas
- Alimentación: +12V DC
- Consumo: Menor a 200mA (modo activo)
- Modo voz: Hasta 70 segundos de grabación
- Temperatura: -20°C a +55°C
- Dimensiones: 100 x 70 x 30 mm
Aplicaciones
- Sistemas de comunicación punto a punto
- Sistemas solares con respaldo para días nublados
- Instalaciones en zonas remotas de difícil acceso
- Redes con múltiples repetidores simplex
- Sistemas con alta interferencia
Modo de operación
El sistema requiere esperar entre mensajes para garantizar buen funcionamiento:
- Repetidor: Tiempo de respuesta = T_msg_1 + 2T_msg_2 + T_espera
- Buzón de voz: Mensajes grabados hasta 70 segundos
- Recuperación: Presionar PWR para reproducir mensajes grabados
Producto sobre pedido. No requiere Duplexers. Para sistemas con unidades móviles, se recomienda operación por COR con señalización CTCSS/DCS.
