Descripcion
Descripción General

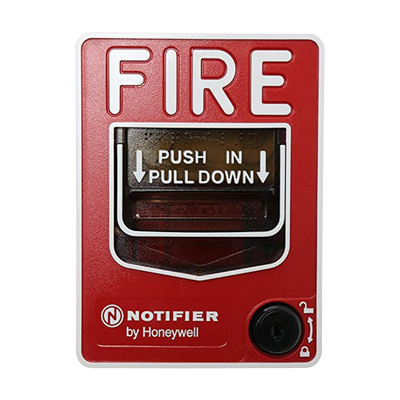

- Estación manual de doble acción con cerradura y llave para aplicaciones en exterior
- Incluye caja trasera SB-I/O para interior/exterior y junta de sellado
- Diseñada para reemplazar la serie NBG-10 legacy
- Fácil de instalar, mantener y operar gracias a su diseño innovador y construcción duradera
- Compatible con paneles convencionales como SFP Series y XP Transponders
Características Técnicas
- Construcción en policarbonato duradero
- Diseño con ángulos suaves y acabado ligeramente texturizado
- Cumple con UL 38 y ADA (máximo 5 lbs de fuerza de activación)
- Etiqueta de identificación visible al abrir la cubierta
- Letras blancas en la cubierta y en la palanca (FIRE y ACTIVATED)
- Texto en Braille en el área de agarre de la palanca
- Cuatro terminales de conexión en la placa posterior
Operación
- Activación mediante empujar y jalar la palanca
- Palanca se bloquea en posición baja al activarse
- Visualización clara de ACTIVATED en amarillo brillante
- Reposición con llave (modelo NBG-12LOB)
Especificaciones Eléctricas
- Contactos normalmente abiertos
- Contactos de alarma: 0.25 A @ 30 VAC o VDC
- Contactos auxiliares (terminales 3 & 4): 3.0 A @ 30 VAC o VDC
Montaje
- Montaje superficial con SB-10 o SB-I/O
- Montaje semi-empotrado en caja estándar de una o dos vias, o cuadrada de 4
- Placa posterior cubre recortes de caja de una via con 1/2 de holgura
- Anillo opcional de recorte (BG12TR) para montaje semi-empotrado
Certificaciones
- Listado C(UL)US: archivo S692
- Aprobado CSFM: archivo 7150-0028:199
- Aprobado FM (excepto modelos NBG-12LPS y NBG-12LPSP)
- Aprobado MEA: archivo 67-02-E
- Aprobado Lloyd’s Register tipo: archivo 93/60141 (E3)
- Aprobado por la Guardia Costera de EE.UU.
Dimensiones
- Altura: 5.500 in. (13.97 cm) con SB-I/O
- Ancho: 4.125 in. (10.478 cm) con SB-I/O
- Profundidad: 1.375 in. (3.493 cm) con SB-I/O
- Altura: 6.000 in. (15.24 cm) con WP-10
- Ancho: 4.690 in. (11.913 cm) con WP-10
- Profundidad: 2.000 in. (5.08 cm) con WP-10
Modelos Relacionados
- NBG-12S: Acción simple con conexiones de cable
- NBG-12: Acción doble con interruptor SPST N/O y conexiones de tornillo
- NBG-12L: Acción doble con interruptor SPST N/O y cerradura con llave
- NBG-12LSP: Versión bilingüe (Inglés/Español)
- NBG-12LPS: Acción doble con opción de pre-senalización
Accesorios
- 17021: Juego de dos llaves
- 17007: Llave hexagonal de 9/64
- SB-10: Caja de montaje superficial, metal
- SB-I/O: Caja de montaje superficial, plástico (incluida con NBG-12LOB)
- WP-10: Caja para uso exterior
Conexión Eléctrica
- Terminales Phillips de 8/32 con tornillos capturados
- Tornillos pre-sacados de fábrica para conexiones de campo
- Acepta cable hasta 12 AWG (3.1 mm²)
- Números de terminales moldeados en la placa posterior
