Descripcion

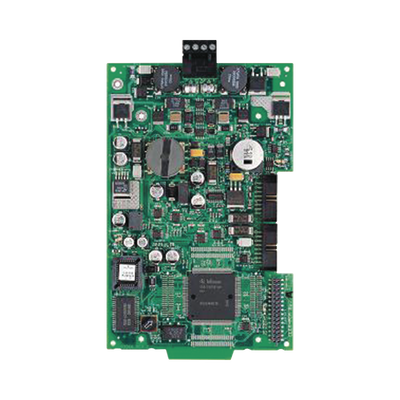

El módulo de control de lazo LCM-320 brinda circuitos de línea de señalización (SLC) a los paneles de control de alarma contra incendio de la serie ONYX® de NOTIFIER. Admite hasta cinco módulos LCM-320 y cinco módulos expansores LEM-320 en paneles NFS-3030/NFS2-3030, permitiendo múltiples lazos en recintos pequeños.
Características
- Hasta 159 detectores y 159 módulos por lazo SLC
- Admite hasta 3,800 dispositivos en un lazo SLC
- Instalación muy sencilla: solo hay que enchufarlo
- Permite múltiples lazos en un recinto pequeño
- Compatible con expansor de lazo LEM-320 (no incluido)
Especificaciones técnicas
- Voltaje: 24 VCD nominal, 27,6 VCD máximo
- Corriente máxima: 130 mA (LCM-320), 100 mA (LEM-320), 400 mA máximo por lazo SLC
- Longitud máxima del lazo: 12,500 pies (3,810 m) con cable 12 AWG (3,1 mm²) trenzado no blindado
- Resistencia máxima: 50 ohms (supervisada y con limitación de energía)
- Rango de temperatura: 0 – 49°C (32–120°F)
- Humedad: 93% ± 2% HR sin condensación a 32°C ± 2°C
Homologaciones y aprobaciones
- UL: S635
- ULC: S635/CS118
- FM: Aprobado
- CSFM: 7165-0028:224, 7170-0028:223 (LCM/LEM-320 con NFS-3030/NFS2-3030); 7165-0028:214, 7170-0028:216 (LEM-320 con NFS-640/NFS2-640)
- MEA: 317-01-E (LEM-320), 345-02-E (LCM-320, LEM-320)
- Ciudad de Denver
- Hong Kong
Aplicaciones
- Expande los paneles NFS-640/NFS2-640 a un segundo lazo
- Expande cada LCM-320 usado en NFS-3030/NFS2-3030
- Conexión de hasta 159 detectores y 159 módulos por lazo SLC
- Soporte para dispositivos FlashScan® y CLIP
Instalación
- Montaje dentro del gabinete con la CPU
- Conexión de lazos SLC a TB1 en cada módulo
- Conexión en cadena de múltiples LCM-320: desde J7 en CPU-3030 a J1 (entrada de datos) en el primer LCM, luego desde J3 (salida de datos) en el primer LCM a J1 en el segundo LCM
- Máximo 5 módulos LCM-320 por panel
Compatibilidad
- NFS-3030/NFS2-3030
- NFS-640/NFS2-640
Compatibilidad de cableado
- 12 AWG: 12,500 pies (3,810 m)
- 14 AWG: 8,000 pies (2,438 m)
- 16 AWG: 4,875 pies (1,486 m)
- 18 AWG: 3,225 pies (983 m)
Modos de operación
- Modo degradado para mayor durabilidad
- Compatibilidad con dispositivos FlashScan®
- Compatibilidad con dispositivos CLIP
