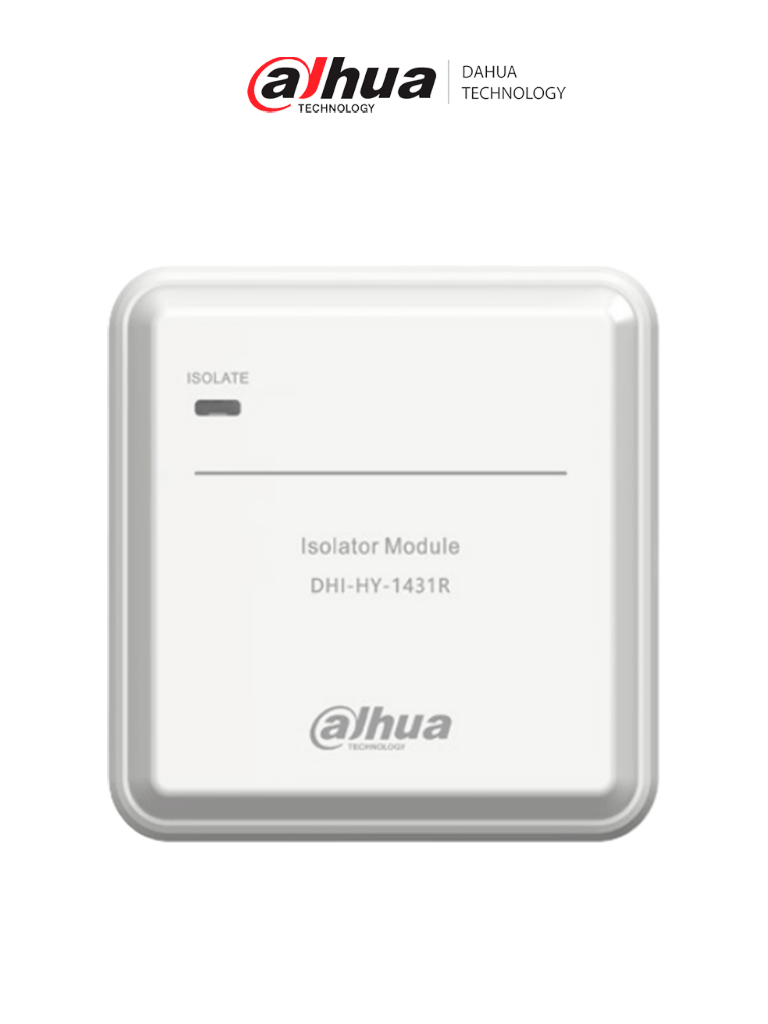

DAHUA WISUALARM DHI-HY-1431R - Módulo aislador direccionable

Información General

El DHI-HY-1431R es un módulo aislador de bus en bucle disenado para proporcionar una capa critica de protección y estabilidad en sistemas de alarma contra incendios. Este dispositivo destaca por su tecnologia de dos hilos sin polaridad y un consumo de energia ultra bajo, lo que lo hace eficiente y fácil de integrar en infraestructuras existentes. Gracias a su microprocesador interno y su cumplimiento con el estándar EN54-17, el módulo es capaz de identificar y aislar cortocircuitos de manera precisa, permitiendo además la transición de circuitos radiales a bucles de forma económica y sin complicaciones técnicas mayores.

Caracteristicas principales

• Comunicación Confiable: Equipado con un microprocesador integrado que garantiza un rendimiento estable.
• Instalación Simplificada: Posee una estructura tipo "plug-in" (enchufable) que facilita las tareas de construcción e instalación.
• Transición Eficiente: Permite que un sistema pase de un circuito radial a uno de bucle (loop) sin necesidad de reemplazar el panel de control actual.
• Configuración Sencilla: Comparte la misma lógica de configuración que un circuito radial, sin requerimientos especiales.
• Protección de Circuito: Es un componente indispensable para proteger el circuito de comunicación del bus en sistemas de bucle.

Especificaciones Técnicas

• Voltaje de trabajo: DC 16V a DC 28V.
• Corriente de monitoreo: Ultra baja, menor o igual a 50μA.
• Corriente de alarma: Menor o igual a 45mA.
• Indicador visual: LED amarillo ("Isolate") que permanece apagado en funcionamiento normal y se ilumina fijamente durante un cortocircuito.
• Cableado: Sistema de dos hilos sin polaridad con identificación automática.
• Distancia de comunicación: Soporta alcances de hasta 1500 metros.
• Temperatura de operación: Disenado para trabajar entre 10 °C y +55 °C.
• Humedad de operación: Soporta hasta el 95% RH sin condensación.
• Codificación de dirección: Utiliza un codificador eléctrico para escribir la dirección y posicionar cortocircuitos con precisión.

Incluye

• 1x Módulo Aislador DHI-HY-1431R
• 1x Base de montaje
• Documentación

Preguntas frecuentes

¿Cómo sé si el módulo detectó un problema en el cableado?

El módulo cuenta con un LED amarillo marcado como "Isolate" que permanecerá encendido si se detecta un cortocircuito en la linea.

¿Necesito verificar la polaridad al conectar los cables?

No, el módulo cuenta con identificación automática y es libre de polaridad, lo que simplifica enormemente el proceso de cableado.

¿Puedo usarlo en instalaciones de larga distancia?

Si, el dispositivo garantiza una comunicación estable hasta a 1500 metros de distancia.
