Descripcion
Descripción

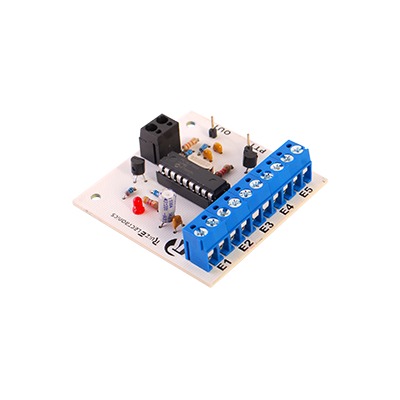

Tarjeta generadora de tonos DTMF diseñada para equipos de radiocomunicación que no cuentan con teclado DTMF incorporado. Se conecta al PTT y entrada de audio del radio, permitiendo la transmisión de señales DTMF mediante cinco entradas para interruptores.
Ideal para aplicaciones donde se requiere activar o desactivar elementos a distancia mediante señales DTMF, como el control de bombas de agua a través de sensores conectados a las entradas de la tarjeta.
Características Técnicas
- Alimentación: 12V
- Conexión: PTT y entrada de audio del radio
- Entradas: 5 entradas para interruptores (E1 a E5)
- Salida: Señal DTMF (S)
- Control PTT: Señal activada en bajo
Funcionalidad
- E1: Genera tono 1 2 3 1 3
- E2: Genera tono 1 2 3 2 3
- E3: Genera tono 1 2 3 3 3
- E4: Genera tono 1 2 3 4 3
- E5: Genera tono 1 2 3 5 3
Aplicaciones
- Control remoto de dispositivos a través de señales DTMF
- Automatización de sistemas de bombeo de agua
- Sistemas de alarma y notificación remota
- Interfaz entre sensores y equipos de radio
Conexiones
- S: Salida DTMF a entrada de audio del radio
- PTT: Señal activada en bajo para transmisión
- E1-E5: Entradas para interruptores (contacto seco NA)
Requisitos de Instalación
- Alimentación de 12V estable
- Conexión a PTT del radio
- Conexión a entrada de audio del radio
- Interruptores o sensores en entradas E1-E5
