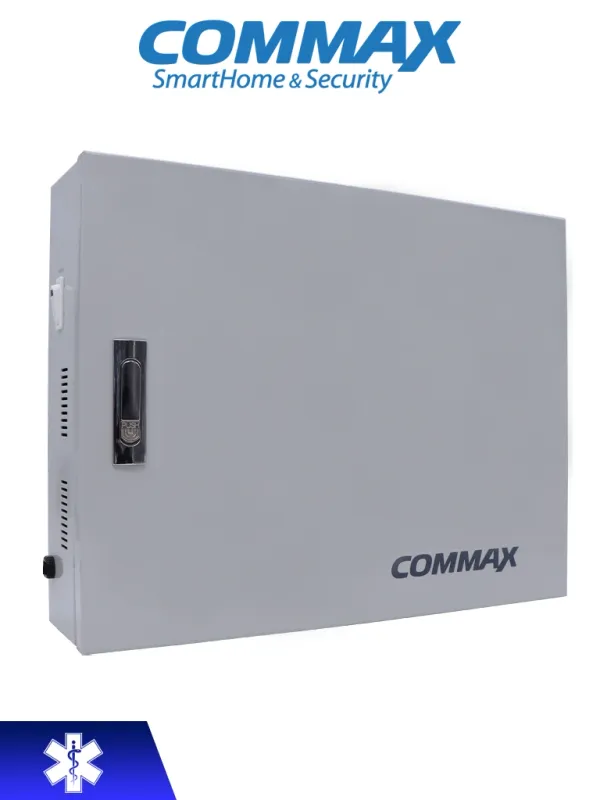

COMMAX JNSPSM - Unidad Central para Sistema de Llamado de Enfermería con Salida de Voltaje 24VDC y Soporte para 32 Subestaciones JNS-4CS y un JNS-70MN

Información General

La Unidad Central JNSPSM es la parte principal del sistema de llamado de enfermeria COMMAX, siendo el componente clave encargado de controlar y coordinar las comunicaciones entre todos los dispositivos del sistema. Esta unidad facilita la interacción entre las subestaciones y el dispositivo principal, asegurando un flujo de senales eficiente y confiable. Además, proporciona energia a todo el sistema y cuenta con baterias de respaldo integradas para garantizar su funcionamiento en caso de una interrupción del suministro eléctrico.

La JNSPSM soporta hasta 32 subestaciones JNS4CS y un dispositivo JNS70MN, lo que permite una configuración flexible y escalable, adaptándose a las necesidades de instalaciones de diferentes tamanos. Su diseno modular hace que su instalación y mantenimiento sean sencillos, mientras que su fiabilidad asegura la continuidad de las comunicaciones en entornos donde la respuesta rápida y efectiva es esencial.

Principales Caracteristicas

• Subestaciones soportadas: Puede manejar hasta 32 subestaciones de cama JNS4CS.
• Tipo de montaje: Adecuado para montaje en pared.
• Baterias de respaldo integradas: Incluye baterias de respaldo para garantizar el funcionamiento del sistema en caso de una interrupción del suministro eléctrico.
• Acabado elegante: Gabinete metálico con un diseno moderno y elegante que mejora la estética de la instalación.
• Fiabilidad en comunicaciones: Asegura un flujo de senales eficiente y constante entre la unidad central y los dispositivos del sistema.
• Conexión directa en la PCB de la unidad: Tiene los modelos grabados de cada terminal para asegurar que los cables se conecten correctamente. Los equipos JNS4CS (subestaciones de cama) y JNS70MN (unidad de intercomunicación) se conectan directamente a sus bornes correspondientes en la unidad central, lo que facilita la instalación, reduce errores y garantiza un funcionamiento seguro y eficiente.

Especificaciones Técnicas

• Fuente de Alimentación: 110 VAC.
• Salida de Corriente: 24 VDC.
• Frecuencia de Entrada: 57 Hz ~ 63 Hz.
• Dimensiones: 328 x 430 x 105 mm.
• Energia de Emergencia (Backup): DC 24V, 6.5A.
• Cableado: 4 hilos cable calibre 22AWG.
• Temperatura de operación: 0°C - 20°C
• Humedad de operación: 50 - 60 %
• Distancia de cableado: Hasta 100 metros.
• Consumo de Energia en Uso: 220W/h.
• Consumo de Energia en Modo de Espera: 11W/h.

Preguntas Frecuentes

Cuál es la distancia máxima para el cableado entre la unidad JNSPSM y las subestaciones?

La unidad JNSPSM permite un cableado de hasta 100 metros entre la unidad central y las subestaciones.

¿Qué tipo de cable es necesario para la instalación de la unidad JNSPSM?

Para la instalación, se recomienda utilizar un cable de 4 hilos de calibre 22 AWG. Este tipo de cable garantiza una buena transmisión de senales y energia entre la unidad central y las subestaciones.

Incluye

• Unidad Central JNS-PSM

Contenido TVC

Diagramas

• JNS-PSM: Conexión Inicial de Equipos Principales
• Unidad Central JNS-PSM: Expansión de subestaciones de cama JNS-4CS
• Unidad Central JNS-PSM: Conexión de equipos compatibles
• Subestación de cama JNS-4CS: Conexión de Equipos Compatibles
