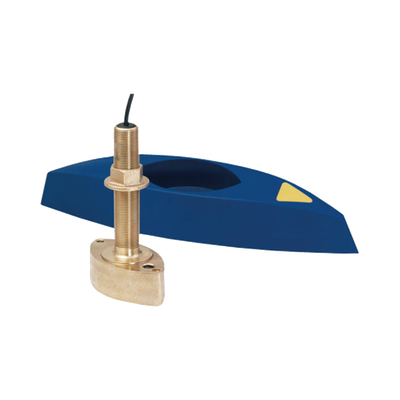

Descripcion
Características Principales
- Frecuencia: 50/200 kHz
- Potencia: 600 W
- Elementos: 1 elemento
- Sensores: Temperatura y profundidad
- Instalación: Thru-hull
- Conector: 10 pin para sondas Furuno
- Cable: 10 metros
Especificaciones Técnicas
- Material: Bronce
- Diseño: Thru-hull con carenado
- Ángulo de quilla: Hasta 26° con carenado
- Ventana acústica: Uretano
- Impedancia: 200 Ω a 50 kHz / 375 Ω a 200 kHz
- Rango de profundidad: 235-353 m (50 kHz) / 118-206 m (200 kHz)
- Precisión temperatura: ±0.2°C (±0.1°F)
Dimensiones
- Longitud: 347 mm (13.64')
- Ancho: 75 mm (2.94')
- Altura: 66 mm (2.58')
- Diámetro: 75 mm (2.94')
- Diámetro del taladro: 32 mm (1.24')
- Peso: 2.5 kg (5.5 lb)
Rendimiento
- Alta sensibilidad en carcasa compacta
- Diseño hidrodinámico para reducir turbulencias
- Recomendado para embarcaciones de hasta 9 m (30')
- Buen rendimiento en ecosonda
Comparación de Rendimiento
- 600 W de potencia
- Modelo base para comparación
- Menos sensible que B258, B260, R99, R209, R309
- Diseño económico y confiable
Aplicaciones
- Embarcaciones a motor planing
- Veleros de crucero
- Sistemas Furuno
- Instalaciones permanentes
Rango de Profundidad
| Profundidad | 50 kHz | 200 kHz |
|---|---|---|
| 9 m (30') | 8 m (25') | 2 m (6') |
| 30 m (100') | 25 m (83') | 6 m (21') |
| 122 m (400') | 101 m (331') | 26 m (84') |
| 305 m (1,000') | 252 m (828') | 64 m (210') |
Comparación de Sensibilidad
| Modelo | Potencia | Aumento de rendimiento |
|---|---|---|
| B45 | 600 W | Modelo base para comparación |
| B258 | 1 kW | 25 veces más sensible a 50 kHz / 16 veces a 200 kHz |
| B260 | 1 kW | 50 veces más sensible a 50 kHz / 13 veces a 200 kHz |
| R99 | 2 kW | 200 veces más sensible a 50 kHz / 32 veces a 200 kHz |
| R209 | 3 kW | 400 veces más sensible a 50 kHz / 32 veces a 200 kHz |
Especificaciones Adicionales
- Ancho de haz (a -3 dB): 45° a 50 kHz / 12° a 200 kHz
- TVR: 155 dB a 50 kHz / 164 dB a 200 kHz
- RVR: -174 dB a 50 kHz / -184 dB a 200 kHz
- FOM: -31 dB a 50 kHz / -21 dB a 200 kHz
- Q: 28 a 50 kHz / 31 a 200 kHz
