Descripcion
¿Cómo Funciona?
Los sistemas de interconexión convierten, mediante un inversor, la energía en corriente directa generada por los paneles solares en energía en corriente alterna en total sincronía en voltaje y frecuencia tal y como lo entrega CFE.

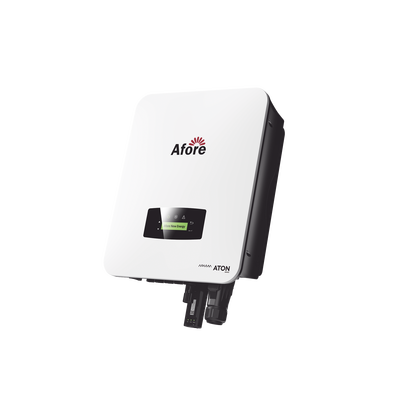

El Inversor HNS7000TL de Afore es una solución avanzada diseñada para aplicaciones de sistemas fotovoltaicos residenciales. Con una potencia máxima de salida de 7 kW, este inversor es ideal para aquellos que buscan optimizar la generación de energía de sus sistemas PV.
Gracias a su tecnología de vanguardia, el HNS7000TL ofrece una máxima eficiencia del 98.40%, asegurando que se aproveche al máximo la energía solar recogida por sus paneles.
Equipado con dos seguidores MPPT y capaz de manejar un voltaje de entrada máximo de 600 V, el HNS7000TL garantiza una generación eficiente de máxima potencia, incluso en las condiciones más desafiantes.
Este inversor ha sido diseñado para ser robusto y confiable, con protecciones integradas tipo III y una construcción que garantiza su durabilidad a lo largo del tiempo. Su interfaz de comunicación inteligente permite una fácil monitorización y gestión del sistema por medio de conectividad WiFi.
Características Principales
- Potencia Máxima de Salida: 9,800 W
- Potencia Nominal de Salida: 7,000 W
- Voltaje Máximo de Entrada: 550 V
- Rango de Voltaje MPPT: 200-550 V
- Corriente Máxima de Entrada: 18 x 2 + 35 A
- Número de Seguidores MPPT: 3
- Eficiencia Máxima: 98.20%
- Eficiencia Europea: 97.95%
- Peso: 17 kg
- Dimensiones: 370 x 510 x 192 mm
- Tipo de Protección: Integrada (Tipo III)
- Conexión Inteligente: Sí, con función de Monitoreo Inteligente y comunicación WiFi
Instalación de Equipo
Confiabilidad y Seguridad
El HNS7000TL viene con todas las protecciones necesarias para garantizar la operación segura y confiable de su sistema fotovoltaico. La carcasa de aluminio no solo aporta a la estética moderna, sino que también sirve para disipar el calor de manera eficiente, aumentando la vida útil del inversor.
Especificaciones Técnicas
Entrada de PV (Datos de Entrada de Fotovoltaicas)
- Máx. DC Potencia: 9,800 W
- Máx. Voltaje de Entrada: 600 V
- Rango de Voltaje MPPT: 220-550 V
- Rango de Voltaje de Entrada Nominal: 360 V
- Corriente Máxima de Entrada: 18 x 2 +35 A
Datos de Salida AC (Corriente Alterna)
- Máx. Potencia de Salida: 7,000 W
- Corriente Máxima de Salida: 33.6 A
- Voltaje Nominal de Salida: 1/N/PE, 220Vac, 230Vac, 240Vac
- Rango de Voltaje de Red: 180Vac-276Vac (Según estándar local)
- Rango de Frecuencia de Red: 45-55Hz/54-66Hz
- Factor de Potencia de Salida: 1 defectuoso (ajustable de 0.8 inductivo a 0.8 capacitivo)
Eficiencia
- Máx. Eficiencia: 98.20%
- Eficiencia Euro: 97.95%
Protección
- Protección de Inversión de Polaridad PV: Sí
- Detección de Resistencia de Aislamiento PV: Sí
- Protección de Cortocircuito de AC: Sí
- Protección de Corriente de AC: Sí
- Protección de Sobrevoltaje de AC: Sí
- Protección Anti-aislamiento: Sí
- Protección de Residuo de Corriente: Sí
- Protección de Sobrecarga Temporal: Sí
Datos Generales
- Dimensiones: 370 x 510 x 192 mm
- Peso: 17 kg
- Grado de Protección: IP65
- Material del Recinto: Aluminio
- Rango de Temperatura Ambiente: -25 a 60 °C
- Humedad Relativa: 0-100%
- Topología: Sin Transformador
- Interfaz de Comunicación: WiFi
- Enfriamiento: Convección inteligente con ventilación
Diagrama de conexión
El inversor viene con todas las protecciones necesarias para garantizar la operación segura y confiable de su sistema fotovoltaico. La carcasa de aluminio no solo aporta a la estética moderna, sino que también sirve para disipar el calor de manera eficiente, aumentando la vida útil del inversor.
Módulos Solares Compatibles
Módulo Solar LONGI 575W
Modelo: LR572HTH575M
Cantidad recomendada: 12 módulos
Voltaje de circuito abierto (Voc): 52.06 V
Corriente en corto circuito (Isc): 14.44 A
Dimensiones: 2278x1134x35 mm
Módulo Solar ETSOLAR 450W
Modelo: ETM760BH450WW/WB
Cantidad recomendada: 16 módulos
Voltaje de circuito abierto (Voc): 41.4 V
Corriente en corto circuito (Isc): 13.6 A
Dimensiones: 1909x1134x35 mm
Módulo Solar LONGI 580W
Modelo: LP*182*182M72NH580W
Cantidad recomendada: 12 módulos
Voltaje de circuito abierto (Voc): 51.09 V
Corriente en corto circuito (Isc): 14.45 A
Dimensiones: 2279x1143x30 mm
Módulo Solar RISEN 660W
Modelo: RSM1328660M
Cantidad recomendada: 12 módulos
Voltaje de circuito abierto (Voc): 45.75V
Corriente en corto circuito (Isc): 18.33 A
Dimensiones: 2384x1303x35 mm
KITS DE INTERCONEXION
Energía Limpia
Ahorro de Energía
Cuidado del Medio Ambiente
Conexión sencilla
Notas
- Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregará voltaje. Si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
- Se recomienda utilizar sistemas de tierra física (LP-GROUND-30A), colocar supresores de picos (LA302R) y verificar voltajes de operación.
