Descripcion

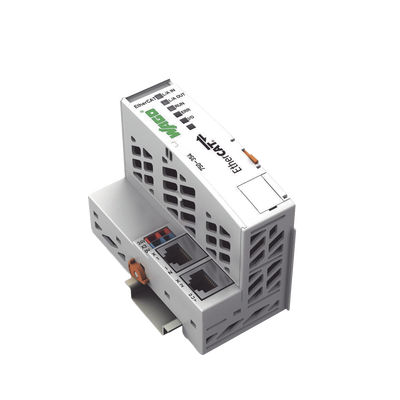

WAGO modelo: 750-354
El Fieldbus Coupler EtherCAT conecta el protocolo EtherCAT al sistema modular WAGO I/O System. Este acoplador de bus de campo detecta automáticamente todos los módulos I/O conectados y crea una imagen de proceso local que puede incluir una disposición mixta de módulos analógicos (transferencia de datos palabra por palabra) y digitales (transferencia de datos bit por bit). La interfaz superior EtherCAT conecta el acoplador a la red, mientras que el socket RJ-45 inferior permite conectar dispositivos EtherCAT adicionales en la misma línea. EtherCAT es una solución Ethernet en tiempo real diseñada para aplicaciones de automatización industrial, caracterizada por alto rendimiento, topología flexible y configuración simple, permitiendo reemplazar la costosa topología estrella Ethernet con una estructura de línea o árbol simple.
Características Generales
- Comunicación: EtherCAT
- Velocidad de transmisión: 100 Mbit/s
- Módulos por nodo (máx.): 64
- Módulos sin extensión de bus (máx.): 64
- Imagen de proceso E/S (fieldbus): 1024 bytes/1024 bytes
- Tensión de alimentación: 24 VDC (-25 … +30 %)
- Consumo corriente (5V): 300 mA
- Corriente total: 700 mA
- Corriente de entrada (typ.): 250 mA
- Eficiencia alimentación: 85 %
- Aislamiento: 500 V sistema/campo
- Medio transmisión: Par trenzado apantallado S/FTP, F/FTP o SF/FTP; 100 Ω; Cat. 6
- Rendimiento transmisión: Clase D per EN 50173
- Conexión comunicación: 2 x RJ-45 EtherCAT
- Conexión alimentación sistema: 2 x CAGE CLAMP®
- Conexión configuración: 1 x Conector macho; 4 polos
- Conductor sólido: 0.08 … 1.5 mm² / 28 … 14 AWG
- Conductor finamente trenzado: 0.08 … 1.5 mm² / 28 … 14 AWG
- Longitud pelado: 5 … 6 mm / 0.2 … 0.24 inches
- Ancho: 49.5 mm / 1.949 inches
- Alto: 96.8 mm / 3.811 inches
- Profundidad: 71.9 mm / 2.831 inches
- Profundidad desde borde superior riel DIN: 64.7 mm / 2.547 inches
- Montaje: Riel DIN-35
- Color: Gris claro
- Material carcasa: Policarbonato; poliamida 6.6
- Carga de fuego: 1.467 MJ
- Peso: 102.9 g
- Temperatura operación: 0 … +55 °C
- Temperatura almacenamiento: -25 … +85 °C
- Protección: IP20
- Grado contaminación: 2 per IEC 61131-2
- Altitud operación: 0 … 2000 m / 0 … 6562 ft
- Posición montaje: horizontal (parado/acostado); vertical
- Humedad relativa: 95 % sin condensación
- Resistencia vibración: per IEC 60068-2-6
- Resistencia impacto: 15g per IEC 60068-2-27
- Inmunidad EMC: per EN 61000-6-2
- Emisión EMC: per EN 61000-6-3
- Concentración H2S permitida: 10 ppm a humedad relativa ≥ 75%
- Concentración SO2 permitida: 25 ppm a humedad relativa ≥ 75%
- ATEX: TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc)
- CCCEx: 2020312310000213 (Ex ec IIC T4 Gc)
- IECEx: IECEx TUN 14.0035 X (Ex ec IIC T4 Gc)
- INMETRO: TÜV 12.1297 X
- UKEx: UKCA_WA GO22UKEX003X_ec
- UL: E198726 Sec.1
- EAC: EAC CoC 03083
- KC: MSIP-REM-W43-FBC750
- CE: Conforme
- RoHS: Compliant, With Exemption
- Exenciones RoHS: 6(c), 7(a), 7(c)-I, 7(c)-II
- Grupo producto: 15 (I/O System)
- eCl@ss 10.0: 27-24-26-07
- eCl@ss 9.0: 27-24-26-07
- ETIM 8.0: EC001603
- ETIM 7.0: EC001603
- PU (SPU): 1 pcs
- Tipo empaque: Caja
- País origen: DE
- GTIN: 4050821086819
- Número arancelario: 85176200000
Ficha tecnica
Documentos del producto
Preguntas
Responde el equipo NovusredEs compatible con camaras PoE?
Si, soporta PoE y PoE+ sin problema al ser Cat. 6 de cobre solido.
