Descripcion
Características Generales
- Resistente a la intemperie NEMA 4X, clasificación IP56
- Listado según UL 1638 (estroboscopio) y UL 464 (bocina)
- Compatible con el protocolo de sincronización System Sensor
- Selección automática de operación de 12 o 24 voltios a 15 y 15/75 candelas
- Interruptor giratorio para tono y tres selecciones de volumen
- Sirena con 88+ dBA a 16 voltios
- Rango de operación de temperatura: -40 °F a 151 °F
- Construcción a prueba de manipulaciones
Características de Instalación
- Placa de montaje universal con muelle de cortocircuito incorporado
- Prueba de continuidad del cableado antes de instalar los dispositivos
- Diseño plug-in con mínima intrusión en la caja posterior
- Disponible con caja posterior plástica resistente a la intemperie (7.1 diámetro × 2.0 alto)
- Caja posterior metálica disponible por separado (modelos SA-WBBC y SA-WBBCW)
- Conexiones de conducto ¾ en parte superior, inferior y posterior
Características de Configuración
- Configuraciones de candela seleccionables en campo: 15, 15/75, 30, 75, 95, 110, 115, 135, 150, 177 y 185
- Operación automática de 12/24V para configuraciones de 15 y 15/75 candelas
- Interruptor de múltiples posiciones para patrón de sonido
- Patrones de sonido: temporal tres, no temporal (continuo) y patrón codificado
- Tres niveles de volumen seleccionables
Especificaciones Eléctricas
- Tensión nominal: 12V o 24V DC
- Rango de tensión: 8-17.5V (12V nominal) o 16-33V (24V nominal)
- Corriente máxima (estroboscopio): Hasta 286 mA (185 cd a 24V)
- Conector: Terminales para cable de 12 a 18 AWG
Dimensiones
- Dispositivo: 5.6 L × 4.7 W × 1.3 D
- Caja posterior: 7.1 diámetro × 2.0 alto
- Montaje: Universal para techo o pared
Aplicaciones
- Instalaciones exteriores en ambientes húmedos o secos
- Sistemas de alarma contra incendios
- Cumple con ADA para señalización visible
- Operación con módulo Sync•Circuit para sincronización
Modelos Disponibles

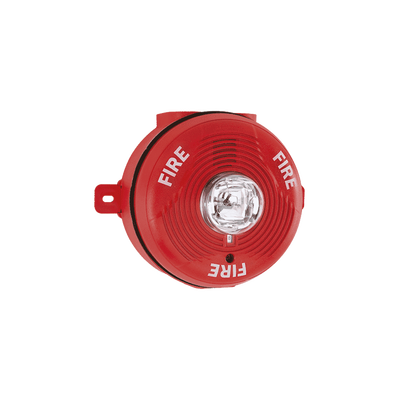

- PC2RK: 2 hilos, sirena con estroboscopio, cd estándar, rojo
- PC2RHK: 2 hilos, sirena con estroboscopio, cd alto, rojo
- PC2WK: 2 hilos, sirena con estroboscopio, cd estándar, blanco
- PC2WHK: 2 hilos, sirena con estroboscopio, cd alto, blanco
Compatibilidad
- Sistemas de alarma convencionales
- Sistemas con módulo Sync•Circuit
- Alimentación 12V o 24V DC
Certificaciones
- UL 1638 (estroboscopio)
- UL 464 (bocina)
- UL 1449 (supresor de picos)
Notas Importantes
- La caja posterior debe instalarse para mantener la clasificación exterior UL
- Las configuraciones 7, 8 y 9 (candela alta) no están disponibles en modelos de 2 hilos
- Para temperaturas bajo 32°F, no usar configuraciones 15/75 candelas
- El modelo PC2RK incluye caja posterior plástica resistente a la intemperie
Referencias de Instalación
- Requiere módulo Sync•Circuit para operación sincronizada
- Conexión de cableado en placa universal antes de instalar el dispositivo
- Para reemplazo, deben reemplazarse dispositivo y caja posterior
- Dispositivos con fuente de alimentación regulada DC o full-wave rectified
