Descripcion
Características principales

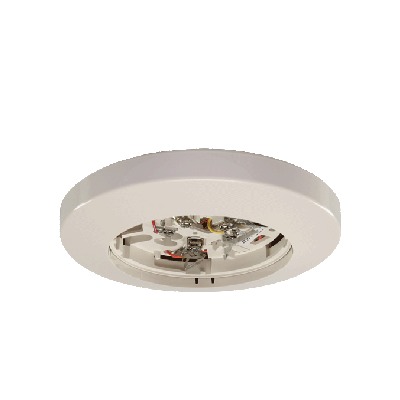

- Compatible con detector 2151 para instalación rápida
- Operación a 24 VAC/DC
- Diseñada para sistemas de 4 hilos
- Dimensiones compactas: 29 mm (Altura) x 157 mm (Diámetro)
- Peso: 0.6 lb (260 g)
- Rango de operación: 0°C a 49°C (32°F a 120°F)
- Humedad operativa: 10% a 93% HR
Especificaciones eléctricas
- Voltaje: 24 VAC/DC, 60 Hz
- Corriente en espera: 25 mA típico @ 24V AC/DC; 35 mA máximo @ 35V AC/DC
- Corriente en alarma: 75 mA típico @ 24V AC/DC; 94 mA máximo @ 35V AC/DC
- Contactos de relé: Forma A - 2.0A @ 30VAC/DC; Forma C - 2.0A @ 30VAC/DC, 1.0A @ 125VAC
- Tiempo de inicio: 36.0 segundos máximo (después de reset de 60 segundos)
Asignación de terminales
- 1: Anunciador remoto (+)
- 2: Bobina de prueba (+)
- 3: No utilizado
- 4: Anunciador remoto (–)
- 5: RTC (–)
- 6: Relé de supervisión
- 7: Contactos Forma A (N.O.)
- 8: Relé de alarma (N.O.)
- 9: Forma A (N.O.)
- 10: Contactos comunes
- 11: Contactos comunes
- 12: Relé de alarma (N.O.)
- 13: Forma C (N.C.)
- 14: Contactos auxiliares
Requisitos de montaje
- Montaje directo a cajas octogonales de 3½ y 4
- También compatible con cajas cuadradas de 4
- Profundidad mínima requerida: 1.5
- Se debe remover el anillo decorativo para montaje
- El anillo vuelve a colocarse girándolo hasta que encaje
Instrucciones de instalación
- Verificar cableado antes de instalar la cabeza del detector
- Usar el resorte de puenteo en el terminal 3 para prueba de continuidad
- El resorte de puenteo se desconecta automáticamente al instalar la cabeza
- Para activar función antivandálica, romper la pestaña en la base
- Para remover el detector después de activar antivandálico, usar destornillador en el orificio indicado
- Para conexiones eléctricas, retirar 3/8 (1 cm) de aislamiento
- Usar guías de calibre en la base para facilitar el cableado
Aplicaciones compatibles
- Sistemas de alarma con control de anulación NFPA
- Sistemas supervisados con resistencia EOL
- Conexión a dispositivos de liberación
- Sistemas con anulación manual
Garantía
La base B114LPBT tiene una garantía limitada de 3 años contra defectos de materiales y mano de obra bajo condiciones normales de uso.
La garantía cubre reparación o reemplazo de componentes defectuosos. No se cubren daños por modificaciones, uso indebido o alteraciones después de la fabricación.
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
