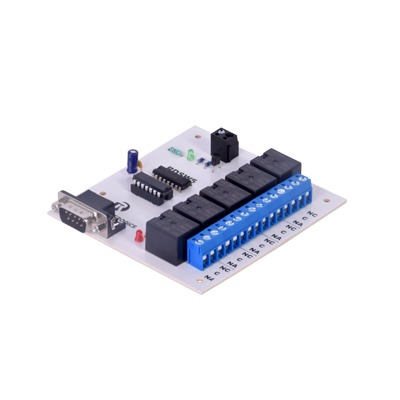

Descripcion
Características Principales
- Activación por FleetSync
- Alimentación de 10V a 15V
- Cinco salidas con Relevador
- Clave de 3 dígitos reprogramable por usuario vía FleetSync
- Tonos audibles para reconocimiento de comandos
- Almacenamiento de estados para cortes en alimentación
- Reestablecimiento de clave de fábrica por FleetSync y reseteo
Especificaciones Técnicas
- Potencia: Hasta 500W
- Salidas: 5 con relevador interno
- BaudRate: 9600 bauds
- Conexión: Puerto DB9
- Alimentación: 10V a 15V
Funcionamiento
Para activar/desactivar una salida es necesario que la tarjeta reciba el comando por FleetSync enviado del radio según la siguiente tabla:
| Relevador | Apagar | Encender | Pulso 1 segundo |
|---|---|---|---|
| Relevador 1 | E100400070 | E100400071 | E100400061 |
| Relevador 2 | E100400072 | E100400073 | E100400062 |
| Relevador 3 | E100400074 | E100400075 | E100400063 |
| Relevador 4 | E100400076 | E100400077 | E100400064 |
| Relevador 5 | E100400078 | E100400079 | E100400065 |
Comandos adicionales:
- Apagar simultáneamente las 5 salidas: E100400068
- Encender simultáneamente las 5 salidas: E100400069
Conexiones
- Puerto DB9:
- Pin 3 = RX (Conectar a TX del radio)
- Pin 5 = TX (Conectar a RX del radio)
- Pines 8 y 9 = Tierra
- BaudRate: Configuración requerida: 9600 bauds
Aplicaciones
La tarjeta permite el control remoto de diversos dispositivos y sistemas, incluyendo:
- Motores
- Sirenas
- Estrobos
- Alarmas
- Puertas
- Barreras vehiculares
- Sistemas de calefacción y refrigeración
- Alumbrado
- Repetidores
