Descripcion
Características Principales

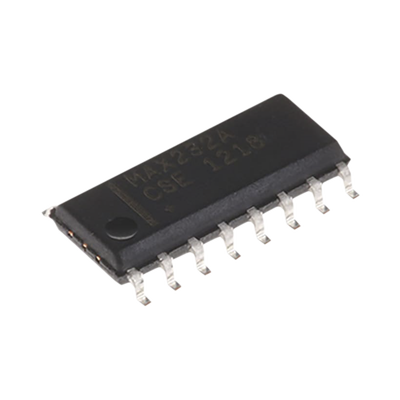

- 2 controladores y 2 receptores integrados
- Funciona con +5VCC, mayor compatibilidad
- Interfaz RS-232 para conectividad eficiente
- Conversión digital-a-analógica integrada
- Formato de encapsulado 16-SOIC compacto
Especificaciones Eléctricas
- Tensión de alimentación: +5V ±10%
- Corriente de alimentación (VCC): 10mA típico
- Rango de tensión de entrada RS-232: ±25V (MAX220) / ±30V (otros)
- Tensión de salida del transmisor: ±5V a ±8V
- Velocidad de datos: 116kbps máximo
- Resistencia de entrada RS-232: 3kΩ a 7kΩ
- Umbral de entrada lógica baja: 0.8V
- Umbral de entrada lógica alta: 2.4V
- Corriente de fuga: ±10µA máximo
Características Físicas
- Encapsulado: 16-SOIC
- Rango de temperatura de operación: 0°C a +70°C
- Rango de temperatura de almacenamiento: -65°C a +160°C
- Temperatura de soldadura: +300°C máximo (10s)
- Disipación de potencia: 842mW (16-Pin Plastic DIP)
Características RS-232
- Transmisores: 2 canales
- Receptores: 2 canales
- Impedancia de salida: 300Ω a 10MΩ
- Corriente de cortocircuito: ±60mA
- Tiempo de propagación: 4-10µs (transmisor), 0.6-3µs (receptor)
Características de Apagado
- Modo apagado: 5µW
- Tiempo de activación: 250µs
- Tiempo de desactivación: 600ns
- Corriente de apagado: ±1µA máximo
- Umbral de apagado: 1.4V (bajo), 2.0V (alto)
Aplicaciones Típicas
- Interfaz de traducción entre TTL/CMOS y RS-232
- Redes RS-232 multidrop
- Equipos de diagnóstico portátiles
- Interfaces de comunicación para microcontroladores
- Sistemas de adquisición de datos
- Equipos de prueba y medición
Configuración de Pines
- 1 (C1+): Conexión para capacitor de carga
- 2 (V+): Salida positiva de voltaje
- 3 (C1-): Conexión para capacitor de carga negativo
- 4 (C2+): Segundo capacitor de carga positivo
- 5 (C2-): Segundo capacitor de carga negativo
- 6 (V-): Salida negativa de voltaje
- 7 (T2OUT): Salida del transmisor 2
- 8 (R2IN): Entrada del receptor 2
- 9 (R2OUT): Salida del receptor 2
- 10 (T2IN): Entrada del transmisor 2
- 11 (T1IN): Entrada del transmisor 1
- 12 (R1OUT): Salida del receptor 1
- 13 (R1IN): Entrada del receptor 1
- 14 (T1OUT): Salida del transmisor 1
- 15 (GND): Tierra
- 16 (VCC): Alimentación +5V
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
