Descripcion
Características Principales

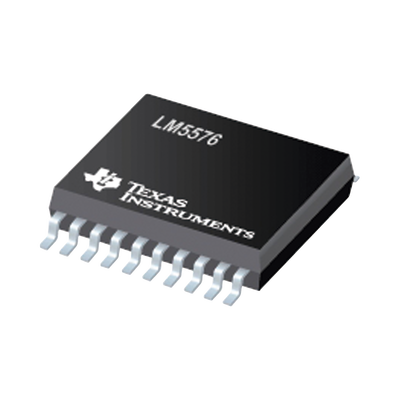

- Convertidor DC-DC con rango de entrada de 6V a 75V
- Entrega corriente de salida continua de hasta 3A
- Empaque HTSSOP-20 con pad expuesto para disipación térmica
- Arquitectura de modo de corriente emulado para mejor regulación
- Frecuencia ajustable entre 50kHz y 500kHz
- Protecciones integradas: limitación de corriente, protección de cortocircuito, apagado térmico
Especificaciones Eléctricas
- Rango de Voltaje de Entrada: 6V a 75V
- Corriente de Salida Máxima: 3A (continua)
- Resistencia del MOSFET: 170-380mΩ (Q0), 170-340mΩ (Q1)
- Referencia de Feedback: 1.225V ±1.5% (Q1), ±1.65% (Q0)
- Corriente de Límite Cíclico: 3.6A a 5.5A (Q0), 3.6A a 5.1A (Q1)
- Temperatura de Apagado Térmico: 180°C (Q0), 165°C (Q1)
Características de Diseño
- Frecuencia Operación: Ajustable de 50kHz a 500kHz
- Modo de Sincronización: Master/Slave
- Tiempo Mínimo de Encendido: 80ns
- Tiempo de Apagado Forzado: 390-590ns (Q0), 416-575ns (Q1)
- Corriente de Soft-Start: 7-14µA
- Corriente de Sesgo: 3.4-4.5mA
Características Térmicas
- Resistencia Térmica: 40°C/W (J-A)
- Histeresis Térmica: 25°C
- Temperatura de Operación: -40°C a 150°C (Q0), -40°C a 125°C (Q1)
Aplicaciones
- Sistemas automotrices (LM5576-Q1 cumple con AEC-Q100)
- Equipos industriales
- Fuentes de alimentación de alta tensión
- Convertidores de alto voltaje para telecomunicaciones
- Control de potencia en entornos industriales
Configuración Física
- Tipo de Empaque: HTSSOP-20 con pad expuesto
- Dimensiones: 6.50mm x 4.40mm
- Conexión Térmica: Pad expuesto en la parte inferior conectado a tierra
Condiciones de Operación
- Voltaje de Entrada: 6V a 75V
- Temperatura de Unión: -40°C a 150°C (Q0), -40°C a 125°C (Q1)
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
