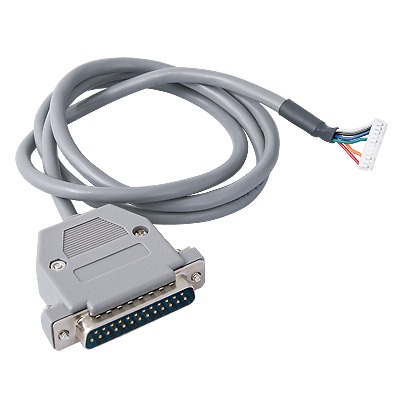

Descripción del Arnes IRR-25S
Arnes de conexión diseñado por SYSCOM para la interfase entre radios móviles ICOM y sistemas simplex como Echo-R100 y EDM-3.
Este arnés proporciona conexión de 11 posiciones con configuración específica para compatibilidad con equipos simplex.
Configuración de Conexión
- 1 (Rojo): +VCC (pines 1 y 2)
- 3 (Naranja): COR (pin 9)
- 7 (Verde): Audio RX (DISC) (pin 13)
- 9 (Azul): Audio TX (MIC) (pin 12)
- 10 (Negro): Tierra (pines 14 al 25) - Malla
- 11 (Blanco): PTT (pin 7)
Componentes Adicionales
- Puente de conexión: Entre pines 10 y 11
- Resistencia: 100K, ¼ W (pines 1 y 9)
Especificaciones Técnicas
- Tipo: Arnés de conexión
- Conector: DB-25 de 25 pines
- Posiciones utilizadas: 11 posiciones
- Aplicación: Interfaz entre radios móviles ICOM y sistemas simplex
Aplicaciones
- Interfaz con sistema simplex Echo-R100
- Conexión con sistema EDM-3
- Integración con radios móviles ICOM
Información de SYSCOM
COMUNICACION ELECTRONICA
SISTEMAS Y SERVICIOS DE COMUNICACION S. A. DE C. V.
AV. 20 DE NOVIEMBRE No. 805
TEL (614) 415-25-25 FAX 416-42-98
31000, CHIHUAHUA CHIH., MÉXICO
