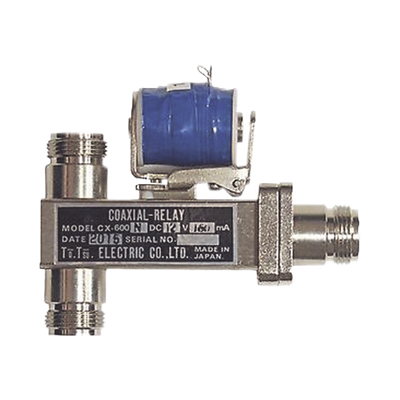

Descripcion
Características Generales
- Conmutación en Repetidores o Bases
- Alimentación: 10-14 Vcc (12 Vcc Nom.)
- Consumo: 160 mA @12Vcc
- Frecuencia Máxima: 2 GHz
- Arreglo de Contactos: SPDT
- Impedancia: 50 Ohm
- Conectores: 3 x N Hembra
- Temperatura de Operación: -25°C a +50°C
- Peso: 230 gramos
Especificaciones Eléctricas
- Potencia de Entrada: 500 Watt @ 1 GHz
- VSWR: 1.03 a 1.25 dependiendo de frecuencia
- Aislamiento: 23 a 60 dB
- Pérdida de Inserción: 0.07 a 0.23 dB
- Resistencia de Bobina: 88 Ohm ±10% @ 20°C
Especificaciones Mecánicas
- Tiempo de Conexión: 20 ms (máx.)
- Tiempo de Desconexión: 15 ms (máx.)
- Esperanza de Vida: 1,000,000 operaciones
- Fijación: Dos tornillos
- Conexión de Cable: 3 conectores N Hembra
Rango de Frecuencia
- 50 MHz - VSWR 1.03
- 150 MHz - VSWR 1.1
- 500 MHz - VSWR 1.15
- 1000 MHz - VSWR 1.2
- 1500 MHz - VSWR 1.2
- 2000 MHz - VSWR 1.25
Características de RF
- 50 MHz - Aislamiento 60 dB
- 150 MHz - Aislamiento 48 dB
- 500 MHz - Aislamiento 37 dB
- 1000 MHz - Aislamiento 28 dB
- 1500 MHz - Aislamiento 26 dB
- 2000 MHz - Aislamiento 23 dB
Pérdida de Inserción
- 50 MHz - 0.07 dB
- 150 MHz - 0.1 dB
- 500 MHz - 0.15 dB
- 1000 MHz - 0.2 dB
- 1500 MHz - 0.2 dB
- 2000 MHz - 0.23 dB
Especificaciones de la Bobina
- Voltaje Nominal: 12 Vcc
- Rango de Voltaje: 10-14 Vcc
- Resistencia: 88 Ohm ±10% @ 20°C
- Voltaje de Dropout: 3.0 Vcc Mín.
Notas Adicionales
- Voltajes opcionales disponibles bajo pedido
- Para RF: 500 Watt @ 1 GHz
- Soporta potencia de hasta 500 Watt
