Descripcion
Características Principales

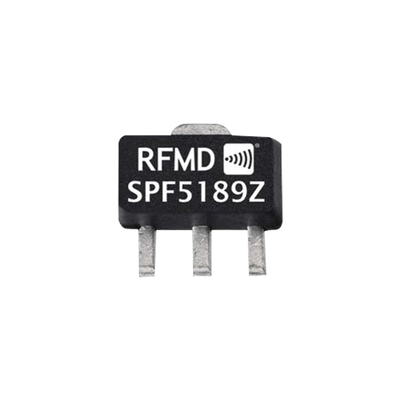

- Amplificador lineal de 50 MHz a 4 GHz
- Ganancia de 18.7 dB a 0.9 GHz
- Operación con voltaje de 5 VCC
- Encapsulado SOT-89 para fácil montaje
- Rango de frecuencia amplio para múltiples aplicaciones
Especificaciones RF
- Rango de Frecuencia: 50 MHz a 4 GHz
- Ganancia: 18.7 dB a 0.9 GHz
- Ganancia a 1.96 GHz: 11.3 a 14.3 dB
- Figura de Ruido: 0.55 dB a 0.9 GHz
- Figura de Ruido a 1.96 GHz: 0.8 a 1.1 dB
- Potencia de Salida a 1dB Compresión: 22.4 dBm a 0.9 GHz
- Potencia de Salida a 1.96 GHz: 20.7 a 22.7 dBm
- Punto de Intercepto de Tercer Orden (OIP3): 38.5 dBm a 0.9 GHz
- OIP3 a 1.96 GHz: 36.0 a 39.5 dBm
Especificaciones Eléctricas
- Voltaje de Operación: 5 V (Máx. 5.25 V)
- Corriente de Operación: 75 a 105 mA (90 mA típico)
- Corriente Máxima: 120 mA
- Voltaje Máximo: 5.5 V
- Potencia Disipada Máxima: 660 mW
- Potencia Máxima de Entrada RF: 27 dBm
- Temperatura de Unión Máxima: 150 °C
- Rango de Temperatura de Operación: -40 a +85 °C
Características Adicionales
- Red de sesgo activa para estabilidad
- Redes de adaptación integradas
- Bajo consumo de potencia
- Alta linealidad (OIP3 de 39.5 dBm a 1960 MHz)
- Alta relación de rechazo de entrada/salida
- Bajo rizado en banda
- Tecnología GaAs pHEMT
- Construcción libre de plomo y compatible con RoHS
Aplicaciones
- Receptores de telefonía celular
- Sistemas PCS
- Receptores W-CDMA
- Sistemas ISM
- Receptores WiMAX
- Amplificadores de driver de PA
- Bloques de ganancia de bajo ruido y alta linealidad
Configuración de Diseño
- Diseño de alto rendimiento pHEMT MMIC LNA
- Red de sesgo activa integrada
- Redes de adaptación internas
- Operación con una sola fuente de alimentación
- Opciones flexibles de sesgo: 3V a 5V
Información de Montaje
- Encapsulado SOT-89
- Requiere capacitor de bloqueo DC en entrada y salida
- Uso de vías cercanas a conexiones de tierra para reducir inductancia
- Disipador de calor recomendado
- Nivel de sensibilidad a ESD: Clase 1B
- Nivel de sensibilidad de humedad: MSL 2
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
Documentos del producto
Preguntas
Responde el equipo NovusredEs compatible con camaras PoE?
Si, soporta PoE y PoE+ sin problema al ser Cat. 6 de cobre solido.
