Descripcion
Características Principales

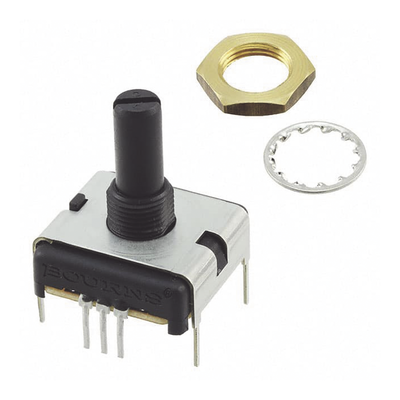

- Potenciómetro cuadrado de 22 mm para montaje en panel
- Resistencia de 5 k ohm
- Capacidad de 3/4 watt
- Operación de 1 vuelta completa
- Diseñado para monitor de servicio COM-3
Características Técnicas
- Conforme a RoHS
- Diseño compacto
- Amplio rango de valores de resistencia
- Opciones de eje y bushing métricos
- Versiones de taper lineal o de audio
Características Eléctricas
- Rango de Resistencia: 500 ohms a 1 megohm (lineal), 1K ohms a 500K ohms (audio)
- Tolerancia: ±20%
- Linealidad: ±5%
- Resistencia Mínima: 5 ohms máximo
- Ángulo Eléctrico: 270° ±5°
- Variación de Resistencia: 7% de la resistencia total
- Resistencia de Aislamiento: 1,000 ohms mínimo
- Potencia Nominal: 0.75 watt (lineal), 0.25 watt (audio)
Características Ambientales
- Rango de Temperatura: +1°C a +125°C
- Almacenamiento: -40°C a +125°C
- Coeficiente Térmico: ±1000 ppm/°C
- Vibración: 20G
- Resistencia a Golpes: 50G
- Vida Útil: 50,000 ciclos sin carga
- Clasificación IP: IP40
Características Mecánicas
- Ángulo Mecánico: 300° ±5°
- Torque: 0.5-1.5 N-cm (inicial con detente), 1.5 N-cm máximo (inicial sin detente)
- Peso: 21 gm máximo
- Terminales: Pines para PCB
- Dimensiones: 22.2 ±0.25 mm (0.874 ±0.010)
Opciones de Montaje
- Diámetro del Orificio: 9.53 mm (0.375)
- Accesorios: Una arandela y una tuerca de montaje incluidas
- Opciones: Disponible con diferentes longitudes de eje (12.7 mm a 28.6 mm)
Opciones de Configuración
- Detentes: Centro, 10, 20, 30 o ninguno
- Taper: Lineal (B), Audio (D, G)
- Estilos de Eje: C, J, R, B, Y
Aplicaciones Comunes
- Equipos de monitoreo médico
- Instrumentos de medición industrial
- Equipos de prueba y diagnóstico
- Control de precisión en equipos electrónicos
- Interfaz de usuario en dispositivos médicos
Información de Orden
El modelo 75K7846 corresponde a:
- Código: PCW1J-B24-KAB502L
- Taper: Lineal (B)
- Longitud de Eje: 19 mm (3/4)
- Resistencia: 5 K ohm
- Conforme a RoHS: Sí
