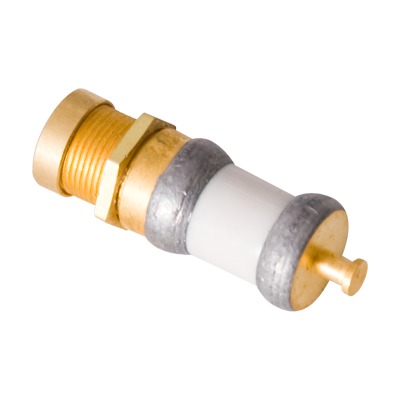

Descripcion
Características Técnicas
- Rango de Capacitancia: 1 a 20 pF
- Tensión de Trabajo: 250 VDC
- Tensión de Prueba: 500 VDC
- Temperatura de Operación: -65°C a +125°C
- Coeficiente de Temperatura: ±30 ppm/°C (para rango 0.35-3.5 pF), ±15 ppm/°C (para rangos superiores)
- Autoresonancia: >6 GHz (en capacitancia mínima)
- Factor Q: >5000 a 100 MHz
- Resistencia de Contacto: <0.01 Ohms
- Resistencia de Aislamiento: >106 MΩ
- Par de Ajuste: 0.3 a 3.0 oz-in (22 a 216 g-cm)
Aplicaciones
- Amplificadores VHF/UHF
- Osciladores
- Filtros RF
- Radar
- TV por cable
- Radios móviles
- Equipos aeroespaciales
- Entornos militares
Características Constructivas
- Dieléctrico de aire
- Ajuste multiturno
- 14 estilos de montaje estándar
- Diseñado para cumplir MIL-C-14409D
- Construcción con soldadura a 300°C
- Alta estabilidad
- Bajo factor de pérdida
Rangos de Capacitancia
- 0.35–3.5 pF
- 0.6–6.0 pF
- 1.0–10.0 pF
- 1.0–14.0 pF
- 2.0–16.0 pF
Estilos de Montaje
- 01 — Montaje en panel, torreta
- 02 — Montaje en panel, pestaña
- 03 — Montaje en panel, tornillo
- 05 — Montaje superficial horizontal
- 14 — Montaje superficial vertical
Especificaciones Mecánicas
- Tamaño de tornillo de ajuste: 0.060/1.5 x 0.016/0.41 pulgadas/mm
- Resistencia a vibración: 60g, 10 a 2000Hz
- Resistencia a choque: 1500g, 0.5 ms
Procedimientos Recomendados
- Ajuste: No sobrepasar el torque máximo al alcanzar la capacitancia deseada
- Soldadura: Temperatura máxima recomendada 275°C
- Limpieza: Asegurar tapas de sellado durante lavado de PCBs para prevenir entrada de solventes
