Descripcion
Características Principales

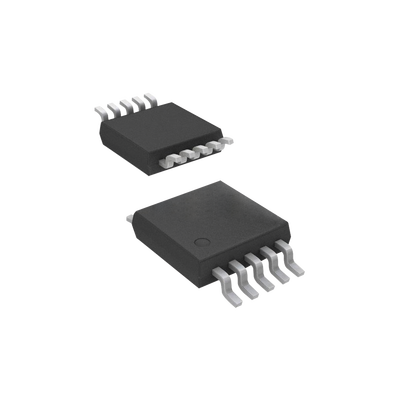

- Amplificador de audio de 1.1 watt integrado
- Compatibilidad con encapsulado AB 10MSOP
- Alta eficiencia energética en aplicaciones de audio
- Formato compacto para dispositivos portátiles
- Diseñado para reducir distorsiones en sonido
Especificaciones Principales
- Potencia de salida: 1.1W (típico) a 5V, 350mW (típico) a 3V
- Distorsión: <1% THD+N a 1kHz
- Corriente de apagado: 0.1µA (típico)
- PSRR: 62dB (típico) a 217Hz
- Tiempo de activación: 80ms (típico), 110ms (máx.)
Aplicaciones
- Teléfonos móviles
- Dispositivos electrónicos portátiles
- PDAs
- Sistemas de audio de bajo consumo
- Equipos de comunicación
Rango de Operación
- Voltaje de operación: 2.2V - 5.5V
- Rango de temperatura: -40°C a 85°C
- Resistencia térmica (θJA): 56°C/W a 220°C/W dependiendo del paquete
Características de Diseño
- No requiere capacitores de acoplamiento
- Modo de apagado con muy baja corriente
- Estable en ganancia unitaria
- Protección contra sobrecalentamiento
- Circuito de eliminación de ruido
Opciones de Encapsulado
- DSBGA
- WSON
- VSSOP
Rango Absoluto Máximo
- Voltaje de suministro: 6.0V
- Temperatura de almacenamiento: -65°C a +150°C
- Voltaje de entrada: -0.3V a VDD +0.3V
Especificaciones Eléctricas (5V)
- Corriente en reposo: 5mA (máx.)
- Corriente de apagado: 0.1µA (máx.)
- Voltaje de offset: 5mV (máx.)
- Ruido de salida: 26µV RMS
Especificaciones Eléctricas (3V)
- Corriente en reposo: 4.5mA (máx.)
- Corriente de apagado: 0.1µA (máx.)
- Voltaje de offset: 5mV (máx.)
- Potencia de salida: 350mW (máx.)
Especificaciones Eléctricas (2.6V)
- Corriente en reposo: 3.5mA
- Corriente de apagado: 0.1µA
- Potencia de salida: 250mW (R=8Ω), 350mW (R=4Ω)
Componentes Externos
- Ri: Resistencia de entrada inversora que establece la ganancia
- Ci: Capacitor de acoplamiento de entrada
- Rf: Resistencia de retroalimentación
- Cs: Capacitor de bypass de alimentación
- Cb: Capacitor de bypass para filtro de media alimentación
Protección ESD
- Susceptibilidad ESD: 2000V (modelo humano), 200V (modelo máquina)
- Protección interna limitada contra descargas electrostáticas
- Recomendado almacenamiento en espuma conductiva
- Evitar manipulación directa de terminales sin protección ESD
Características de Diseño
- Diseño Boomer™ para alta calidad de salida
- No requiere capacitores de salida o bootstrap
- Configurable mediante resistencias externas de ganancia
- Protección contra sobrecalentamiento
- Circuito de eliminación de ruido durante encendido/apagado
Conexiones
- 8 bump DSBGA
- VSSOP
- 9 bump DSBGA
- WSON
