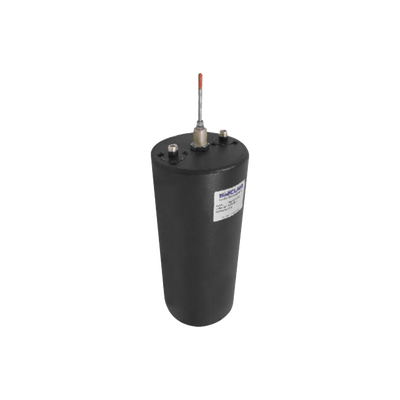

Descripcion
Características Principales
- Filtro pasa banda de 1/4 de onda de alta calidad
- Diseñado para reducir interferencias, intermodulación y desensibilización
- Elimina la radiación de espurias
- Conductores internos de cobre/bronce con baño de plata para mayor durabilidad
- Diseñado para aplicaciones en áreas con alta interferencia
- Diseño compensado para mínima deriva de frecuencia
- Construcción robusta con cilindro de aluminio
Aplicaciones
- Protección de receptores contra sobrecarga de transmisores co-localizados
- Supresión de generación de IM (intermodulación) en transmisores
- Reducción de ruido de banda lateral de transmisores en frecuencias de receptores co-localizados
- Generalmente Protección de uno contra muchos
Especificaciones Eléctricas
- Rango de Frecuencia: 118-137 MHz
- Impedancia: 50 Ω
- Potencia Máxima: 120 W
- Pérdida por Inserción (min): 0.5 dB
- Pérdida por Inserción (máx. Tx a Ant): 3 dB
- Conectores: N Hembra (entrada y salida)
Especificaciones Mecánicas
- Dimensiones (Altura x Diámetro): 438 x 178 mm
- Peso: 3.63 kg
- Acabado: Negro
- Dimensiones de Envío: 457 x 229 mm
- Peso de Envío: 4.54 kg
Especificaciones Ambientales
- Rango de Temperatura: 0 °C a +60 °C
Construcción
- Cilindro de aluminio con conductor coaxial de bronce y cobre
- Baño de plata y recubrimiento de cromato para limitar la corrosión
- Diseño compacto de tamaño reducido (7 de cavidad)
Notas de Aplicación
- El ajuste de pérdida por inserción puede realizarse en fábrica o campo
- La atenuación (selectividad) puede incrementarse aumentando la pérdida por inserción
- Diseñado para tolerancias extremadamente ajustadas para garantizar rendimiento sobre variaciones de temperatura
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
Documentos del producto
Preguntas
Responde el equipo NovusredEs compatible con camaras PoE?
Si, soporta PoE y PoE+ sin problema al ser Cat. 6 de cobre solido.
