Descripcion

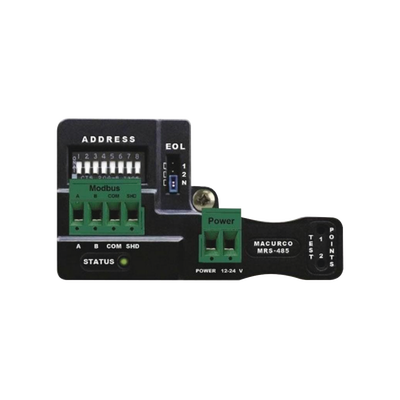

Características Principales
- Interconecta la alimentación del detector y las líneas de salida de 4-20 mA
- Monitorea las comunicaciones de tipo de sensor, nivel de gas y estado de falla de cualquiera de los detectores de la serie 6 de Macurco
- La comunicación está en una línea serie Modbus
- Carcasa tipo comercial para proteger y soportar la electrónica
- El LED tricolor indica el estado de alimentación, prueba y comunicación
- Compatible con detectores: CM-6, GD-6, OX-6, TX-6AM, TX-6HS, CD-6H
Especificaciones Eléctricas
- Alimentación: 12/24 Vcc o Vca
- Consumo: 3.25W (máximo)
- Corriente: 85mA en estado de alarma
- Baud Rate: 4800, 9600, 19200 (por defecto), 38.400, 57.600, 115.200 bps
Especificaciones Físicas
- Dimensiones: 89 X 51 X 44 mm (3½ x 2 x 1¾ pulgadas)
- Peso: 0.25 libras (0.11 kg)
- Tipo de carcasa: Comercial
- Temperatura de operación: -18 a 52 °C (0 a 125 °F)
- Humedad: 10 a 90% sin condensación
Características de Comunicación
- Tipo: Modbus RTU
- Protocolo: RS-485
- Conexión: Conector de 4 pines con jumper para selección de terminación
- Señales: A, B, COM, SHD
- Topología: Bus RS-485 con terminación seleccionable
Instalación
- Selector de dirección: 8 bit dip switch
- Montaje: Detrás del detector en caja eléctrica estándar 4x4 pulgadas
- Conexión: Se sujeta con un solo tornillo en la parte posterior del detector
- Cableado recomendado: Cable trenzado blindado de 3 conductores
Detectores Compatibles
- CM-6
- GD-6
- OX-6
- TX-6AM
- TX-6HS
- CD-6H
Aplicaciones
- Sistemas de automatización de edificios (BAS)
- Paneles de control
- Sistemas HVAC
- Sistemas de seguridad contra incendios
- Áreas comerciales como aparcamientos y almacenes
Requisitos de Cableado
- Utilizar cable trenzado y blindado para reducir ruido
- Mínimo 3 conductores: par trenzado para señal (A&B), común (COM)
- Recomendado: cable blindado de 3 conductores con par trenzado para señal (A&B), común (COM) y escudo (SHD)
- Evitar correr Modbus en cables adyacentes o en el mismo conducto que cables de alta tensión
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
